ການຄິດໄລ່ຂອງ geometric suction ຍົກ Hg ຂອງ aສູບ centrifugalເປັນຂັ້ນຕອນຫຼັກໃນການອອກແບບການຕິດຕັ້ງປັ໊ມ. ມັນກໍານົດໂດຍກົງວ່າ cavitation ຈະເກີດຂຶ້ນ, ບໍ່ວ່າປັ໊ມສາມາດດຶງນ້ໍາໄດ້ຢ່າງຫມັ້ນຄົງ, ແລະວ່າມັນສາມາດເຮັດວຽກໄດ້ຢ່າງມີປະສິດທິພາບເປັນເວລາດົນນານ. ຂໍ້ບົກພ່ອງຫຼາຍຢ່າງເຊັ່ນ: ການຜະລິດນ້ໍາບໍ່ພຽງພໍ, ສຽງດັງແລະການສັ່ນສະເທືອນ, ຄວາມເສຍຫາຍຂອງ impeller, ແລະຄວາມລົ້ມເຫຼວຂອງອຸປະກອນເລື້ອຍໆ, ສໍາຄັນແມ່ນມາຈາກການຄິດໄລ່ທີ່ບໍ່ຖືກຕ້ອງຂອງເຄື່ອງດູດ geometric Hg ຫຼືຄວາມສູງຂອງການຕິດຕັ້ງຫຼາຍເກີນໄປ.

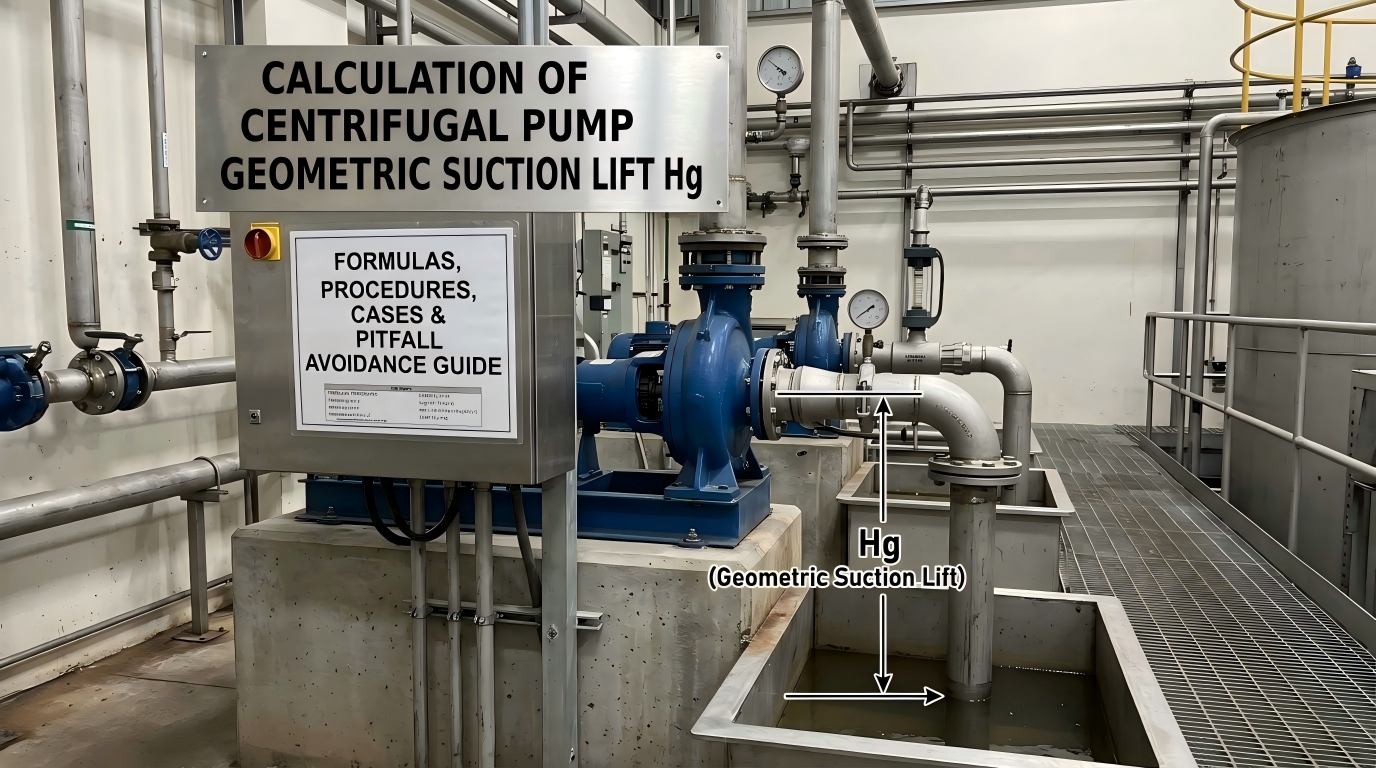

ການຍົກເຄື່ອງດູດ geometric Hg ຂອງປັ໊ມ centrifugal ຫມາຍເຖິງຄວາມແຕກຕ່າງຂອງຄວາມສູງຕາມແນວຕັ້ງລະຫວ່າງເສັ້ນສູນກາງຂອງທໍ່ສູບແລະພື້ນຜິວຂອງແຫຼວຂອງຖັງດູດ, ວັດແທກເປັນແມັດ (m). ມັນເຮັດຫນ້າທີ່ເປັນຕົວກໍານົດການຄວບຄຸມຫຼັກສໍາລັບການຕັດສິນຄວາມອາດສາມາດດູດຂອງແຫຼວຂອງປັ໊ມແລະປ້ອງກັນ cavitation.
ເງື່ອນໄຂການຕັດສິນການຕິດຕັ້ງອຸດສາຫະກໍາທົ່ວໄປ:
ໃນສັ້ນ, Hg ບໍ່ສາມາດຖືກກໍານົດໂດຍຕົນເອງເປັນຂະຫນາດການຕິດຕັ້ງ. ມັນຕ້ອງໄດ້ມາໂດຍຜ່ານການຄິດໄລ່ທີ່ຊັດເຈນແລະການແກ້ໄຂສະພາບການເຮັດວຽກ, ເຮັດຫນ້າທີ່ເປັນດັດຊະນີບັງຄັບສໍາລັບການເຮັດວຽກຂອງປັ໊ມທີ່ປອດໄພ, ໄລຍະຍາວແລະຄວາມຫມັ້ນຄົງ.
ການຄິດໄລ່ຂອງ pump Hg ແມ່ນອີງໃສ່ສອງຕົວກໍານົດການທີ່ສໍາຄັນທີ່ວັດແທກໂດຍຜູ້ຜະລິດປັ໊ມ, ເຊິ່ງຍັງເປັນແນວຄວາມຄິດທີ່ສັບສົນທີ່ສຸດສໍາລັບຜູ້ເລີ່ມຕົ້ນ.
ການດູດດູດທີ່ອະນຸຍາດ Hs ຫມາຍເຖິງລະດັບສູນຍາກາດສູງສຸດທີ່ອະນຸຍາດໃຫ້ຢູ່ໃນຄວາມກົດດັນຂອງປັ໊ມ p₁, ເຊິ່ງສະທ້ອນໃຫ້ເຫັນໂດຍກົງເຖິງຄວາມສາມາດໃນການດູດຂອງແຫຼວຂອງປັ໊ມ centrifugal.
ກົດລະບຽບທີ່ສໍາຄັນ: ມູນຄ່າຂອງ Hs ບໍ່ໄດ້ມາຈາກການຄິດໄລ່ທາງທິດສະດີ; ມັນໄດ້ຖືກວັດແທກທົດລອງໂດຍຜູ້ຜະລິດປັ໊ມແລະລະບຸໄວ້ໃນລາຍການປັ໊ມແລະປ້າຍຊື່ສໍາລັບພະນັກງານວິສະວະກໍາເພື່ອອ້າງອີງ.
ເງື່ອນໄຂການທົດສອບມາດຕະຖານທີ່ລະບຸໂດຍຜູ້ຜະລິດ: ຄ່າ Hs ມາດຕະຖານຖືກປັບທຽບກັບນ້ໍາສະອາດ 20 ° C ພາຍໃຕ້ຄວາມກົດດັນຂອງບັນຍາກາດມາດຕະຖານຂອງ 1.013 × 10⁵ Pa. ເມື່ອລະດັບຄວາມສູງໃນສະຖານທີ່, ອຸນຫະພູມນ້ໍາຫຼືການປ່ຽນແປງຂະຫນາດກາງ, ການປ່ຽນສະພາບການເຮັດວຽກຕ້ອງໄດ້ຮັບການປະຕິບັດ. ຄໍາຮ້ອງສະຫມັກໂດຍກົງຂອງຕົວກໍານົດການລາຍການຈະນໍາໄປສູ່ຄວາມຜິດພາດການຄິດໄລ່ຮ້າຍແຮງ.
ຫົວດູດທາງບວກສຸດທິ Δh, ເຊິ່ງເອີ້ນກັນວ່າ NPSHr ຫົວດູດບວກສຸດທິທີ່ຕ້ອງການ, ສ່ວນຫຼາຍແມ່ນໃຊ້ສໍາລັບການຄິດໄລ່ຄວາມສູງຂອງການຕິດຕັ້ງປໍ້ານໍ້າມັນ ແລະປໍ້າອຸດສາຫະກໍາທີ່ມີຄວາມແມ່ນຍໍາສູງ. ມັນສະແດງເຖິງລະດັບສູນຍາກາດທີ່ອະນຸຍາດໃຫ້ສໍາລັບການດູດຂອງແຫຼວຂອງປັ໊ມ, i.e., ລະດັບຄວາມສູງຂອງການຕິດຕັ້ງທີ່ອະນຸຍາດສູງສຸດຂອງປັ໊ມ, ດ້ວຍຫນ່ວຍວັດແທກ.
ສອດຄ່ອງກັບພາລາມິເຕີ Hs, NPSHr ທີ່ລະບຸໄວ້ໃນລາຍການໄດ້ຖືກທົດສອບດ້ວຍນ້ໍາສະອາດ 20 ° C ເປັນສື່ກາງ. ການແກ້ໄຂແຍກຕ່າງຫາກແມ່ນຈໍາເປັນໃນເວລາທີ່ການຂົນສົ່ງນ້ໍາມັນ, ສານເຄມີຂອງແຫຼວແລະສື່ພິເສດອື່ນໆ.
ສູດການຄາດຄະເນການຍົກດູດແບບງ່າຍດາຍສໍາລັບການນໍາໃຊ້ວິສະວະກໍາຢູ່ໃນສະຖານທີ່:
Suction Lift = ຖັນນ້ຳຄວາມກົດດັນບັນຍາກາດມາດຕະຖານ (10.33 m) − ຕ້ອງການ NPSHr Δh − ຂອບຄວາມປອດໄພ (0.5 m)
ຄວາມກົດດັນຂອງບັນຍາກາດມາດຕະຖານສາມາດສະຫນັບສະຫນູນຄວາມສູງຂອງທໍ່ສູນຍາກາດຂອງ 10.33 ແມັດ. ຂອບຄວາມປອດໄພ 0.5 ແມັດແມ່ນມາດຕະຖານອຸດສາຫະກໍາທີ່ໄດ້ຮັບການຍອມຮັບຢ່າງກວ້າງຂວາງເພື່ອຫຼີກເວັ້ນການ cavitation ທັນທີທີ່ເກີດຈາກສະພາບການເຮັດວຽກທີ່ມີການປ່ຽນແປງ.
ສໍາລັບວິສະວະກໍາຢູ່ໃນສະຖານທີ່, ສູດໄດ້ຖືກແບ່ງອອກເປັນສູດການຄິດໄລ່ທີ່ຊັດເຈນແລະສູດການຄິດໄລ່ໄວໂດຍອີງໃສ່ປະເພດອຸປະກອນແລະສະຖານະການການຄິດໄລ່, ນໍາໃຊ້ກັບທຸກປໍ້ານ້ໍາສະອາດ, ປັ໊ມນ້ໍາມັນແລະປັ໊ມເຄມີ.
Hg = (Pa − Pv) / ρg − NPSHr − hw
ສູດນີ້ໃຊ້ກັບການຄິດໄລ່ທີ່ຊັດເຈນສໍາລັບປັ໊ມ centrifugal ສ່ວນໃຫຍ່ແລະເປັນສູດທີ່ຕ້ອງການສໍາລັບສະຖາບັນການອອກແບບແລະທີມງານກໍ່ສ້າງ.
Hg = Hs1 − hw
Hs1 ຢືນສໍາລັບການຍົກດູດທີ່ອະນຸຍາດໃຫ້ແກ້ໄຂສໍາລັບສະພາບການເຮັດວຽກຕົວຈິງ; hw ສະແດງເຖິງການສູນເສຍຫົວທັງໝົດຂອງທໍ່ດູດ. ສູດນີ້ສາມາດຖືກນໍາໄປໃຊ້ໂດຍກົງເມື່ອຄວາມໄວຂອງຫົວມີຫນ້ອຍ.
Hg = 10.33 − Δh − 0.5
ເຫມາະສໍາລັບການກວດສອບໃນສະຖານທີ່ຢ່າງໄວວາ, ການກວດກາອຸປະກອນແລະການອອກແບບໂຄງການເບື້ອງຕົ້ນສໍາລັບປະສິດທິພາບທີ່ໃຊ້ເວລາ.
ຄໍານິຍາມພາລາມິເຕີ:
ຄ່າ Catalog Hs ສະໜອງໃຫ້ໂດຍຜູ້ຜະລິດພຽງແຕ່ນຳໃຊ້ກັບນ້ຳສະອາດ 20°C ພາຍໃຕ້ຄວາມກົດດັນຂອງບັນຍາກາດມາດຕະຖານ. ການປ່ຽນໃຈເຫລື້ອມໃສແມ່ນບັງຄັບເມື່ອເງື່ອນໄຂການເຮັດວຽກຢູ່ໃນບ່ອນແຕກຕ່າງກັນ, ການເຊື່ອມຕໍ່ທີ່ 90% ຂອງພະນັກງານວິສະວະກໍາເຮັດຜິດພາດ.
Hs1 = Hs + Ha − 10.33 − Hv + 0.24
ການແປງສອງຂັ້ນຕອນແມ່ນຕ້ອງການ:
ຂັ້ນຕອນທີ 1: ແກ້ໄຂຄ່າລາຍການ Hs ກັບສູດນ້ໍາສະອາດຂ້າງເທິງເພື່ອໄດ້ຮັບ Hs1.
ຂັ້ນຕອນທີ 2: ປະຕິບັດການແກ້ໄຂຂັ້ນສອງກ່ຽວກັບ Hs1 ໂດຍອີງໃສ່ຄວາມຫນາແຫນ້ນ, ຄວາມຫນືດແລະລັກສະນະ vaporization ຂອງຂະຫນາດກາງພິເສດເພື່ອໃຫ້ໄດ້ຮັບການຍົກ suction ທີ່ອະນຸຍາດໃຫ້ທຽບເທົ່າທີ່ກົງກັບຂະຫນາດກາງ, ຫຼັງຈາກນັ້ນທົດແທນຜົນໄດ້ຮັບເຂົ້າໄປໃນສູດການຄິດໄລ່ Hg ເພື່ອຫຼີກເວັ້ນການຜິດປົກກະຕິອຸປະກອນທີ່ເກີດຈາກການ deviations ການຄິດໄລ່.
ເງື່ອນໄຂທີ່ໄດ້ຮັບ: ຕ້ອງການ NPSHr Δhຂອງປັ໊ມ centrifugal = 4.0 m, ຂະຫນາດກາງແມ່ນນ້ໍາສະອາດພາຍໃຕ້ເງື່ອນໄຂການເຮັດວຽກມາດຕະຖານ.
ຂະບວນການຄິດໄລ່:
ດູດດູດ = 10.33 − 4.0 − 0.5 = 5.83 ມ.
ສະຫຼຸບ: ຄວາມສູງຂອງການຕິດຕັ້ງທີ່ປອດໄພຂອງປັ໊ມນີ້ຕ້ອງຕ່ໍາກວ່າ 5.83 m.
ເງື່ອນໄຂທີ່ໄດ້ຮັບ: Catalog ອະນຸຍາດໃຫ້ suction lift Hs = 5.7 m, ທັງຫມົດຄວາມຕ້ານທານທໍ່ suction hw = 1.5 mH₂O, ຄວາມກົດດັນຂອງບັນຍາກາດທ້ອງຖິ່ນ = 9.81 × 10⁴ Pa, ຫົວຄວາມໄວບໍ່ສົນໃຈ. ຄິດໄລ່ການຍົກດູດ geometric ທີ່ອະນຸຍາດໃຫ້ສໍາລັບນ້ໍາສະອາດ 20°C ແລະນ້ໍາຮ້ອນ 80°C ຕາມລໍາດັບ.
ຄວາມກົດດັນຂອງບັນຍາກາດໃນທ້ອງຖິ່ນແມ່ນຢູ່ໃກ້ກັບເງື່ອນໄຂການທົດສອບມາດຕະຖານຂອງຜູ້ຜະລິດ, ດັ່ງນັ້ນບໍ່ຈໍາເປັນຕ້ອງມີການແກ້ໄຂ Hs.
Hg = Hs − hw = 5.7 − 1.5 = 4.2 ມ
ສະຫຼຸບ: ສໍາລັບນ້ໍາສະອາດ 20 ° C, ຄວາມສູງຂອງການຕິດຕັ້ງປັ໊ມຈະບໍ່ເກີນ 4.2 m ສໍາລັບການເຮັດວຽກທີ່ປອດໄພ.
Hs correction is mandatory for high-temperature water. Lookup table data: Saturated vapor pressure of 80°C water = 47.4 kPa, corresponding Hv = 4.83 mH₂O; ຄວາມກົດດັນອາກາດທ້ອງຖິ່ນ Ha ≈ 10 mH₂O.
Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78 ມ.
ການທົດແທນທີ່ແກ້ໄຂ Hs1 ເພື່ອຄິດໄລ່ຄວາມສູງຂອງການຕິດຕັ້ງ:
Hg = Hs1 − hw = 0.78 − 1.5 = −0.72 ມ.
ການສະຫລຸບຫຼັກ: ຄ່າ Hg ລົບຫມາຍຄວາມວ່າການຕິດຕັ້ງຍົກດູດແມ່ນຖືກຫ້າມພາຍໃຕ້ສະພາບການເຮັດວຽກທີ່ມີອຸນຫະພູມສູງນີ້; ການຕິດຕັ້ງເຄື່ອງດູດນ້ໍາຖ້ວມແມ່ນບັງຄັບ. ຮ່າງກາຍຂອງປັ໊ມຕ້ອງຢູ່ຢ່າງຫນ້ອຍ 0.72 m ຂ້າງລຸ່ມນີ້ຂອງແຫຼວຂອງຖັງ, ຖ້າບໍ່ດັ່ງນັ້ນ cavitation ຮ້າຍແຮງແລະການສູນເສຍການດູດຈະເກີດຂຶ້ນ.
Mastering ປັດໃຈຫຼັກເຫຼົ່ານີ້ຊ່ວຍໃຫ້ການເພີ່ມປະສິດທິພາບໄວຂອງລະບົບການຕິດຕັ້ງແລະການປ້ອງກັນສາເຫດຂອງຄວາມຜິດ cavitation:
ການນໍາໃຊ້ຕົວກໍານົດການຕົ້ນສະບັບ Hs ແລະ NPSHr ໂດຍກົງໂດຍບໍ່ມີການແກ້ໄຂລະດັບຄວາມສູງແລະອຸນຫະພູມນ້ໍາ, ນໍາໄປສູ່ຜົນການຄິດໄລ່ທີ່ບິດເບືອນຢ່າງສົມບູນ.
ການລະເລີຍຂອງການສູນເສຍຫົວທໍ່ດູດ, ອີງໃສ່ພຽງແຕ່ການຄິດໄລ່ທາງທິດສະດີ, ເຮັດໃຫ້ເກີດຄວາມສູງຂອງການຕິດຕັ້ງຕົວຈິງຫຼາຍເກີນໄປແລະ cavitation pump.
ບໍ່ມີການສະຫງວນຂອບຄວາມປອດໄພ, ການຕິດຕັ້ງໃນມູນຄ່າຈໍາກັດທີ່ຄິດໄລ່. Cavitation ເກີດຂຶ້ນທັນທີຫຼັງຈາກການປັບຂະຫນາດທໍ່ຫຼືການເຫນັງຕີງຂອງສະພາບການເຮັດວຽກ.
ການຕິດຕັ້ງຍົກເຄື່ອງດູດແບບບັງຄັບສໍາລັບສື່ທີ່ມີອຸນຫະພູມສູງ ແລະຄໍາຮ້ອງສະຫມັກທີ່ມີລະດັບຄວາມສູງ, ບໍ່ສົນໃຈຄວາມຕ້ອງການດູດນ້ໍາຖ້ວມທີ່ສະແດງໂດຍຄ່າ Hg ລົບ.
ການນໍາໃຊ້ສູດນ້ໍາສະອາດໂດຍກົງກັບນ້ໍາມັນແລະສານເຄມີທີ່ບໍ່ມີການແກ້ໄຂປານກາງຂັ້ນສອງ.
Hg ລົບຫມາຍຄວາມວ່າປັ໊ມບໍ່ສາມາດດຶງຂອງແຫຼວຜ່ານການຕິດຕັ້ງຍົກດູດ. ຮູບແບບການດູດນ້ໍາຖ້ວມແມ່ນຈໍາເປັນ, ໂດຍມີທໍ່ inlet centerline ວາງຢູ່ຂ້າງລຸ່ມຂອງຂອງແຫຼວ tank suction ເພື່ອກໍາຈັດຢ່າງເຕັມສ່ວນຄວາມສ່ຽງການດູດຊຶມອາກາດແລະ cavitation. ຮູບແບບນີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບນ້ໍາທີ່ມີອຸນຫະພູມສູງ, ການຂົນສົ່ງຂອງແຫຼວທາງເຄມີແລະການນໍາໃຊ້ໃນລະດັບສູງ.
ຄ່າ Catalog Hs ແມ່ນຂໍ້ມູນການທົດລອງທີ່ປັບທຽບກັບນ້ຳສະອາດ 20°C ພາຍໃຕ້ຄວາມກົດດັນຂອງບັນຍາກາດມາດຕະຖານເທົ່ານັ້ນ. ການປ່ຽນແປງໃດໆຂອງລະດັບຄວາມສູງໃນສະຖານທີ່, ອຸນຫະພູມນ້ໍາຫຼືຂະຫນາດກາງທີ່ຖ່າຍທອດໄດ້ປ່ຽນແປງຄວາມກົດດັນ vapor ຂອງແຫຼວແລະຄວາມກົດດັນຂອງບັນຍາກາດ, ບັງຄັບໃຫ້ການປ່ຽນແປງສະພາບການເຮັດວຽກກ່ອນທີ່ Hs ສາມາດຖືກນໍາໃຊ້ສໍາລັບການຄິດໄລ່.
NPSHr Δh ທີ່ຕ້ອງການຂະຫນາດໃຫຍ່ກວ່າແມ່ນສອດຄ່ອງກັບການປະຕິບັດການຕ້ານການ cavitation ທີ່ອ່ອນແອລົງແລະຄວາມສູງຂອງການຕິດຕັ້ງຕ່ໍາ. NPSHr ຂະຫນາດນ້ອຍກວ່າສະຫນອງຄວາມສາມາດໃນການດູດຂອງແຫຼວທີ່ດີກວ່າແລະຄວາມສູງຂອງການຕິດຕັ້ງທີ່ອະນຸຍາດ.
ຄວາມບໍ່ແນ່ນອນຢູ່ບ່ອນປະກອບມີການເໜັງຕີງຂອງອຸນຫະພູມຂອງນ້ຳ, ການປັບຂະໜາດທໍ່, ການປ່ຽນແປງການໄຫຼ ແລະ ຄວາມບິດເບືອນຄວາມກົດດັນ. ຂອບຄວາມປອດໄພທີ່ສະຫງວນໄວ້ 0.5 m ປ້ອງກັນບໍ່ໃຫ້ cavitation ທັນທີທັນໃດແລະຮັບປະກັນການດໍາເນີນງານອຸປະກອນທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.
ການຄິດໄລ່ຂອງເຄື່ອງສູບ centrifugal geometric suction lift Hg ສູນກາງກ່ຽວກັບສອງຕົວກໍານົດການຫຼັກ: ອະນຸຍາດໃຫ້ suction ຍົກ Hs ແລະຕ້ອງການ NPSHr Δh. ການຄາດຄະເນໄວເຮັດວຽກສໍາລັບເງື່ອນໄຂການເຮັດວຽກມາດຕະຖານ, ໃນຂະນະທີ່ການແກ້ໄຂອຸນຫະພູມນ້ໍາ, ລະດັບຄວາມສູງແລະຂະຫນາດກາງແມ່ນບັງຄັບສໍາລັບສະຖານະການທີ່ບໍ່ແມ່ນມາດຕະຖານ. ມູນຄ່າບວກຫຼືລົບຂອງ Hg ໂດຍກົງຈະກໍານົດວ່າການຕິດຕັ້ງ suction lift ຫຼືນ້ໍາ suction ໄດ້ຖືກຮັບຮອງເອົາ, ເປັນກຸນແຈເພື່ອຫຼີກເວັ້ນການ cavitation pump, ສຽງຜິດປົກກະຕິ, ຜົນຜະລິດນ້ໍາບໍ່ພຽງພໍແລະຄວາມເສຍຫາຍ impeller. ສໍາລັບຄໍາຮ້ອງສະຫມັກດ້ານວິສະວະກໍາ, ການນໍາໃຊ້ໂດຍກົງຂອງຕົວກໍານົດການລາຍການທີ່ບໍ່ໄດ້ຮັບການແກ້ໄຂແລະການຕິດຕັ້ງຢູ່ໃນມູນຄ່າຈໍາກັດທາງທິດສະດີແມ່ນຖືກຫ້າມຢ່າງເຂັ້ມງວດ. ການຄິດໄລ່ທີ່ຊັດເຈນກັບການແກ້ໄຂສະພາບການເຮັດວຽກຢູ່ໃນບ່ອນແລະຂອບຄວາມປອດໄພທີ່ສະຫງວນໄວ້ເພື່ອຮັບປະກັນການເຮັດວຽກຂອງປັ໊ມທີ່ມີປະສິດທິພາບ, ຄວາມຫມັ້ນຄົງແລະໄລຍະຍາວ.
-
