ຖ້າທ່ານກໍາລັງປະຕິບັດຫຼືອອກແບບ aສູບ centrifugalລະບົບ, NPSH (Net Positive Suction Head) ແມ່ນຄໍາທີ່ເຈົ້າບໍ່ສາມາດຫຼີກເວັ້ນໄດ້. ມັນບໍ່ແມ່ນພຽງແຕ່ຕົວກໍານົດການທາງກາຍະພາບ, ແຕ່ເປັນເສັ້ນແບ່ງທີ່ສໍາຄັນທີ່ກໍານົດວ່າປັ໊ມຂອງທ່ານຈະເຮັດວຽກໄດ້ອຍ່າງລຽບງ່າຍສໍາລັບທົດສະວັດຫຼືຖືກຂູດເນື່ອງຈາກ cavitation ໃນສອງສາມເດືອນເທົ່ານັ້ນ.
NPSH ຫມາຍເຖິງພະລັງງານຄວາມກົດດັນສ່ວນເກີນທີ່ມີປະສິດຕິຜົນທີ່ຈິງແລ້ວມີຂອງແຫຼວຢູ່ໃນທໍ່ຂອງປັ໊ມ centrifugal. ຫນ້າທີ່ຫຼັກຂອງມັນແມ່ນເພື່ອເອົາຊະນະຄວາມຕ້ານທານການໄຫຼແລະປ້ອງກັນການເປັນໄອຂອງແຫຼວ, ແລະມັນຖືກວັດແທກທົ່ວໄປໃນແມັດຂອງຖັນນ້ໍາ (m) ຫຼືຕີນຂອງຖັນຂອງແຫຼວ (ft).
ໃນເວລາທີ່ປັ໊ມ centrifugal ກໍາລັງເຮັດວຽກ, ເຂດຄວາມກົດດັນຕ່ໍາຈະປະກອບຢູ່ໃນທໍ່ impeller ເນື່ອງຈາກການໄຫຼຂອງນ້ໍາຄວາມໄວສູງ. ຖ້າຄວາມກົດດັນຢູ່ທີ່ນີ້ຫຼຸດລົງຕໍ່າກວ່າຄວາມດັນຂອງອາຍອາຍທີ່ອີ່ມຕົວຂອງແຫຼວ, ແຫຼວຈະ vaporize ທັນທີ, ເຮັດໃຫ້ເກີດຟອງ vapor ເປັນຈໍານວນຫຼວງຫຼາຍ. ໃນຂະນະທີ່ຟອງໄຫຼກັບນ້ໍາເຂົ້າໄປໃນເຂດຄວາມກົດດັນສູງຂອງ impeller, ພວກມັນລົ້ມລົງແລະ implode ຢ່າງໄວວາ. ປະກົດການນີ້ເອີ້ນວ່າ cavitation - ຮູບແບບຄວາມລົ້ມເຫຼວຂອງການທໍາລາຍທີ່ສຸດຂອງປັ໊ມ centrifugal. ທີ່ມີຢູ່ແລ້ວຂອງ NPSH ແມ່ນເພື່ອຖືເສັ້ນທາງລຸ່ມຄວາມກົດດັນແລະປ້ອງກັນບໍ່ໃຫ້ cavitation ເກີດຂຶ້ນ.
ຄວາມສັບສົນທັງສອງແນວຄວາມຄິດນີ້ແມ່ນສາເຫດອັນດັບຫນຶ່ງຂອງການເລືອກທີ່ບໍ່ຖືກຕ້ອງໃນສະຖານທີ່ວິສະວະກໍາແລະການຊອກຫາ Google. ເພື່ອຮັບປະກັນຄວາມປອດໄພຂອງປັ໊ມ, ຄວາມສໍາພັນຂອງພວກເຂົາຕ້ອງໄດ້ຮັບການເຂົ້າໃຈຢ່າງຈະແຈ້ງ.
ລະບົບສາມາດສະຫນອງພະລັງງານຫຼາຍປານໃດ?
NPSHA ຖືກກໍານົດໂດຍເງື່ອນໄຂການຕິດຕັ້ງຂອງທ່ານແລະບໍ່ມີຫຍັງກ່ຽວຂ້ອງກັບຍີ່ຫໍ້ປັ໊ມ. ມັນຂຶ້ນກັບປັດໃຈດັ່ງຕໍ່ໄປນີ້:
ສູບເອງໃຊ້ພະລັງງານຫຼາຍປານໃດ?
NPSHR ເປັນລັກສະນະປະກົດຂຶ້ນຂອງປັ໊ມ, ກໍານົດໂດຍຜູ້ຜະລິດຜ່ານການທົດສອບຢ່າງເຂັ້ມງວດແລະຫມາຍໃສ່ເສັ້ນໂຄ້ງການປະຕິບັດຂອງປັ໊ມ. ມັນສະແດງເຖິງການບໍລິໂພກພະລັງງານທີ່ຈໍາເປັນສໍາລັບຂອງແຫຼວທີ່ຈະໄຫຼຈາກປໍ້າເຂົ້າໄປຫາຈຸດຂອງຄວາມກົດດັນຕໍາ່ສຸດທີ່ພາຍໃນ impeller.

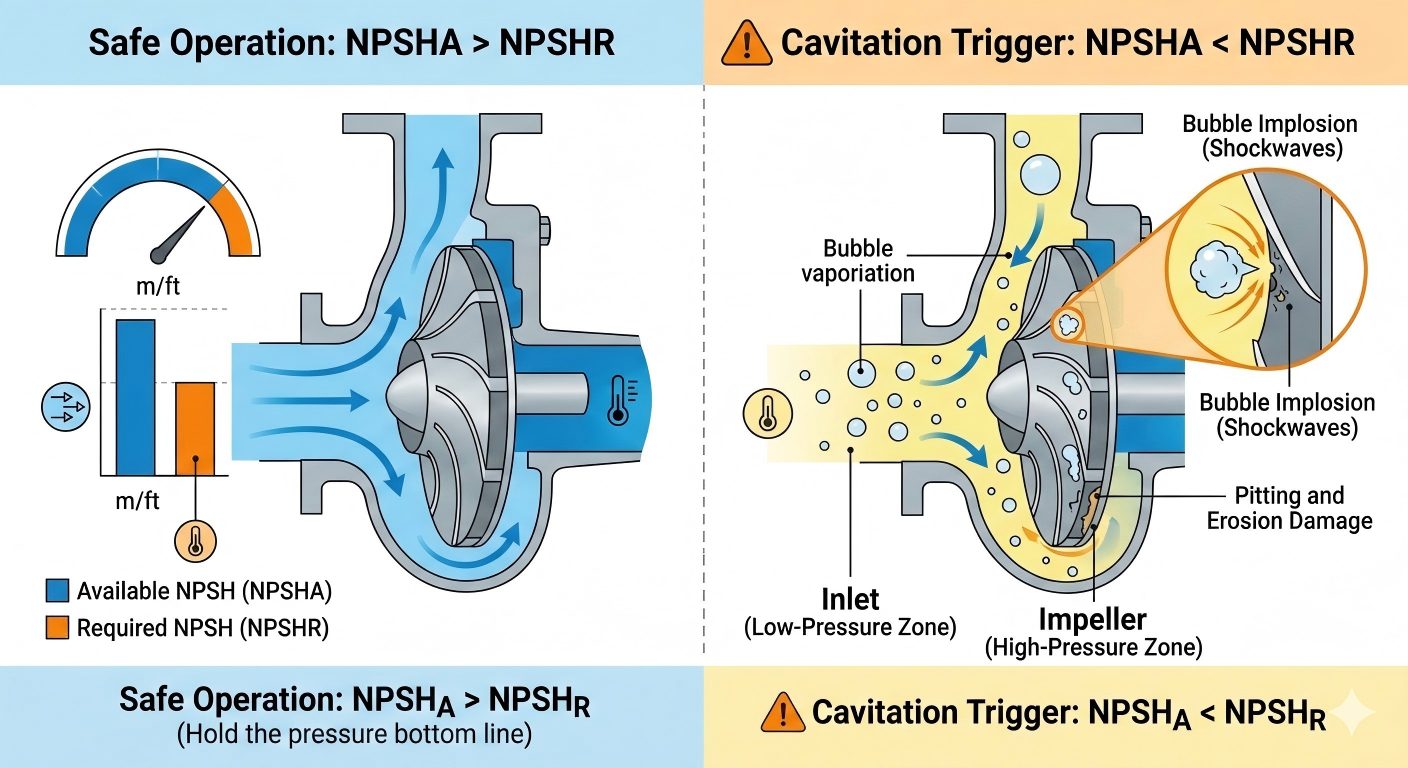

ໃນເວລາທີ່ NPSHA < NPSHR, ຄວາມກົດດັນ inlet pump ແມ່ນຕ່ໍາກວ່າຄວາມກົດດັນ vapor ຂອງແຫຼວ, ແລະ cavitation ເກີດຂຶ້ນໃນຂັ້ນຕອນ, ໃນທີ່ສຸດກໍ່ເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍອຸປະກອນ irreversible.
| ປະເພດອັນຕະລາຍ | ການສະແດງອອກສະເພາະ | ຂອບເຂດຂອງຜົນກະທົບ |
|---|---|---|
| ຄວາມເສຍຫາຍຂອງອົງປະກອບ | Pitting ແລະຢູ່ຕາມໂກນໃນ impellers ແລະທໍ່ສູບ, ຄວາມເມື່ອຍລ້າຂອງໂລຫະແລະ perforation, ຫຼຸດຜ່ອນຄວາມເຂັ້ມແຂງຂອງໂຄງສ້າງ | ອົງປະກອບການໄຫຼຂອງຫຼັກ, ໂດຍກົງເຮັດໃຫ້ຊີວິດການບໍລິການຂອງປັ໊ມສັ້ນລົງ |
| ການເສື່ອມສະພາບປະສິດທິພາບ | ການຫຼຸດລົງຢ່າງຫຼວງຫຼາຍໃນອັດຕາການໄຫຼແລະຫົວ, ການຫຼຸດລົງແຫຼມຂອງປະສິດທິພາບໄຮໂດຼລິກ, ການເພີ່ມຂຶ້ນຂອງການບໍລິໂພກພະລັງງານທີ່ຜິດປົກກະຕິ | ປະສິດທິພາບໂດຍລວມຂອງລະບົບສູບນ້ໍາ, ຄວາມລົ້ມເຫຼວທີ່ຈະຕອບສະຫນອງຄວາມຕ້ອງການຂອງຂະບວນການ |
| ສິ່ງລົບກວນແລະການສັ່ນສະເທືອນຜິດປົກກະຕິ | ຮ່າງກາຍປັ໊ມປ່ອຍສຽງຜິດປົກກະຕິທີ່ເປັນເອກະລັກເຊັ່ນ "ການມ້ວນຫີນ" ຫຼື "ຜົນກະທົບຈາກຫີນອ່ອນ", ດ້ວຍການສັ່ນສະເທືອນທີ່ຮຸນແຮງ. | ອົງປະກອບເສີມເຊັ່ນ: bearings, couplings ແລະປະທັບຕາ, ເຮັດໃຫ້ເກີດຄວາມລົ້ມເຫຼວຂອງຂັ້ນສອງ |
| ການປະທັບຕາລົ້ມເຫຼວ | ການສັ່ນສະເທືອນແລະການເຫນັງຕີງຂອງອຸນຫະພູມທີ່ເພີ່ມຂຶ້ນເຮັດໃຫ້ອາຍຸການຮັບໃຊ້ຂອງປະທັບຕາກົນຈັກຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ (ເຊັ່ນ: RS60A ທໍ່ເບາະແສ່ວໃນພາກຮຽນ spring ດຽວ) | ການຮົ່ວໄຫຼຂອງປະທັບຕາ shaft, spillage ຂະຫນາດກາງ, ເພີ່ມຂຶ້ນອັນຕະລາຍຄວາມປອດໄພທີ່ອາດມີ |
| ປິດຢ່າງຮ້າຍແຮງ | ຄວາມຮ້ອນສູງເກີນໄປໃນທ້ອງຖິ່ນເຮັດໃຫ້ເກີດການເປັນໄອຂອງຂອງແຫຼວ, ໃນທີ່ສຸດກໍ່ເຮັດໃຫ້ເກີດການຊັກຂອງຈັກສູບ ແລະ ການເຜົາໄໝ້ຂອງເຄື່ອງຈັກ | ການຂູດຂີ້ເຫຍື້ອຂອງອຸປະກອນທັງຫມົດ, ການຢຸດການຜະລິດ, ແລະການສູນເສຍທາງດ້ານເສດຖະກິດ |
ໃນເງື່ອນໄຂການເຮັດວຽກຢູ່ໃນສະຖານທີ່, NPSHa ສາມາດປັບໄດ້ໂດຍຜ່ານການເພີ່ມປະສິດທິພາບຂອງລະບົບ. ທິດທາງການເພີ່ມປະສິດທິພາບຫຼັກແມ່ນມີດັ່ງນີ້, ເຊິ່ງສາມາດຈັດຕັ້ງປະຕິບັດໄດ້ຕາມສະຖານະການຕົວຈິງ:

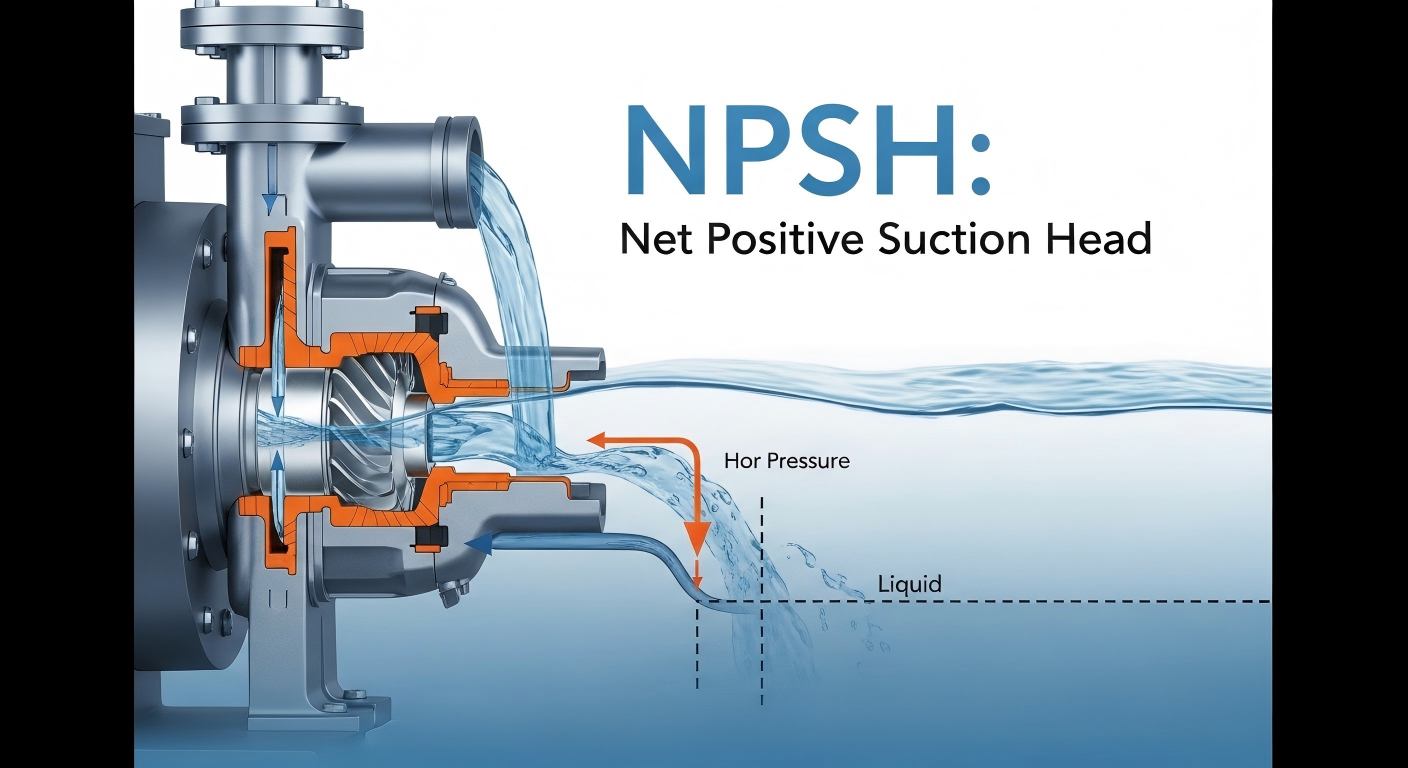

Net Positive Suction Head (NPSH) ແມ່ນຫຍັງ? ມັນເປັນເສັ້ນແບ່ງລະຫວ່າງການປະຕິບັດງານທີ່ມີປະສິດທິພາບແລະຄວາມລົ້ມເຫຼວຂອງໄພພິບັດ.
ຢ່າລໍຖ້າຈົນກ່ວາທ່ານໄດ້ຍິນສຽງຂອງ "ກ້ອນຫີນສູບ" ເພື່ອດໍາເນີນການ.ເທບຟີໂກມຸ່ງຫມັ້ນທີ່ຈະສະຫນອງການແກ້ໄຂນ້ໍາທີ່ບໍ່ພຽງແຕ່ບັນລຸມາດຕະຖານ, ແຕ່ຍັງເກີນຄວາມຄາດຫວັງ. ຈາກການວິເຄາະສະພາບການເຮັດວຽກທີ່ຖືກຕ້ອງກັບການຜະລິດປັ໊ມທີ່ດີເລີດ, ພວກເຮົາປະສົມປະສານການສະແຫວງຫາສຸດທ້າຍຂອງ NPSH ເຂົ້າໄປໃນທຸກອຸປະກອນ, ໃຫ້ແນ່ໃຈວ່າລະບົບຂອງທ່ານເຮັດວຽກຢ່າງມີປະສິດທິພາບໃນຄວາມງຽບແລະບໍ່ມີບັນຫາ cavitation.
