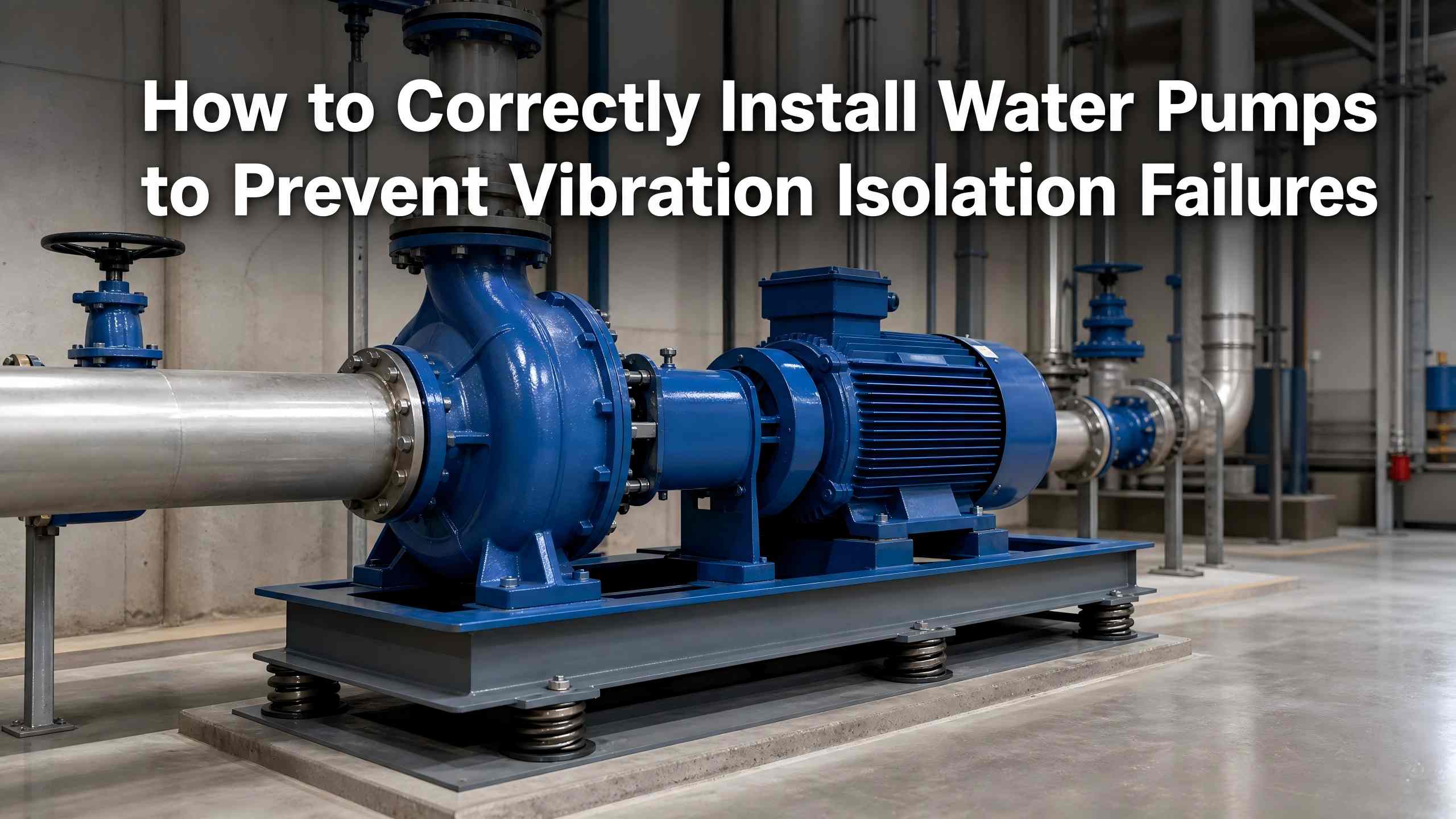

ປ້ຳນ້ຳການສັ່ນສະເທືອນ, ສິ່ງລົບກວນ, ການສັ່ນສະເທືອນຂອງທໍ່ແລະ resonance ອາຄານແມ່ນເກີດມາຈາກຕົ້ນຕໍແມ່ນມາຈາກການຕິດຕັ້ງທີ່ບໍ່ໄດ້ມາດຕະຖານແລະຄວາມລົ້ມເຫຼວຂອງການໂດດດ່ຽວ vibration. ການແຍກການສັ່ນສະເທືອນແມ່ນຂະບວນການຕິດຕັ້ງຫຼັກແທນທີ່ຈະເປັນຂັ້ນຕອນການຫຼຸດຜ່ອນສິ່ງລົບກວນທາງເລືອກ. ການຕິດຕັ້ງມາດຕະຖານປະສິດທິຜົນສະກັດກັ້ນການສົ່ງ vibration ລະຫວ່າງປັ໊ມ, ທໍ່ແລະໂຄງສ້າງອາຄານ, ຫຼີກເວັ້ນການແຕກຂອງທໍ່ແລະການສະທ້ອນຂອງໂຄງສ້າງ, ຍືດອາຍຸການບໍລິການຂອງປັ໊ມແລະຮັບປະກັນການເຮັດວຽກຂອງລະບົບການສະຫນອງນ້ໍາທີ່ຫມັ້ນຄົງ.
ບົດຄວາມນີ້ໄດ້ສະຫຼຸບມາດຕະຖານການປະຕິບັດການຕິດຕັ້ງການໂດດດ່ຽວການສັ່ນສະເທືອນຂອງປັ໊ມນ້ໍາ, ກວມເອົາການກໍ່ສ້າງພື້ນຖານ, ຮູບແບບອົງປະກອບການແຍກການສັ່ນສະເທືອນ, ການປິ່ນປົວທໍ່ແລະການຍອມຮັບ, ນໍາໃຊ້ກັບປັ໊ມ centrifugal ສ່ວນໃຫຍ່ແລະປັ໊ມໄຫຼວຽນ.
ການສັ່ນສະເທືອນກົນຈັກຂອງການດໍາເນີນງານປ້ຳນ້ຳເປັນສິ່ງທີ່ຫຼີກລ່ຽງບໍ່ໄດ້. ຄວາມລົ້ມເຫຼວຂອງການໂດດດ່ຽວສ່ວນຫຼາຍແມ່ນມາຈາກຫ້າຄວາມຜິດພາດການຕິດຕັ້ງປົກກະຕິ:
- ການເຊື່ອມຕໍ່ແຂງ: ພື້ນຖານປັ໊ມຄົງທີ່ຢ່າງເຕັມສ່ວນ, ພື້ນຖານແລະທໍ່ກໍາຈັດພື້ນທີ່ buffering ການສັ່ນສະເທືອນແລະເຮັດໃຫ້ການສະທ້ອນໂດຍລວມ.
- ການຕິດຕັ້ງຕົວແຍກທີ່ບໍ່ໄດ້ມາດຕະຖານ: ການຈັດວາງແບບບໍ່ສະໝຳ່ສະເໝີ ແລະ ການບິດເບືອນການບີບອັດບໍ່ສະໝ່ຳສະເໝີນຳໄປສູ່ການຕິດຕໍ່ຍາກໃນທ້ອງຖິ່ນ ແລະ ປະສິດທິພາບການໂດດດ່ຽວທີ່ບໍ່ດີ.
- ຄວາມເຄັ່ງຕຶງຂອງທໍ່ທໍ່: ການເຊື່ອມຕໍ່ທໍ່ທີ່ແຂງກະດ້າງດຶງຫົວຈັກສູບ ແລະຂະຫຍາຍການສັ່ນສະເທືອນເພື່ອກະຕຸ້ນສຽງສະທ້ອນທີສອງ.
- ໂຄງສ້າງພື້ນຖານບໍ່ດີ: ພື້ນຖານນ້ຳໜັກໜ້ອຍ, ບໍ່ສະໝ່ຳສະເໝີ ຫຼື ບໍ່ໝັ້ນຄົງ ເຮັດໃຫ້ເກີດການກະທົບກາງ ແລະ ການສັ່ນສະເທືອນຢ່າງຕໍ່ເນື່ອງ.
- ການນໍາໃຊ້ຕົວແຍກຜິດປົກກະຕິ: ຂໍ້ມູນຈໍາເພາະຂອງ pad ປະສົມ, ຊັ້ນຫຼາຍເກີນໄປຫຼືການຕິດຕໍ່ corrosive ນໍາໄປສູ່ຄວາມລົ້ມເຫຼວຂອງອົງປະກອບກ່ອນໄວອັນຄວນ.
ການໂດດດ່ຽວການສັ່ນສະເທືອນທີ່ມີຄຸນວຸດທິແມ່ນອີງໃສ່ການໂດດດ່ຽວທີ່ມີຄວາມຍືດຫຍຸ່ນ, ເຮັດໃຫ້ຫນ່ວຍບໍລິການປັ໊ມສາມາດເຮັດວຽກຢູ່ໃນສະພາບທີ່ຖືກລະງັບ elastically ດ້ວຍຄວາມກົດດັນອົງປະກອບທີ່ເປັນເອກະພາບ.
ພື້ນຖານທີ່ມີຄຸນວຸດທິແມ່ນສະຖານທີ່ຂອງການໂດດດ່ຽວການສັ່ນສະເທືອນທີ່ມີປະສິດທິພາບ.
ຂະໜາດ ແລະນ້ຳໜັກ:ຮັບຮອງເອົາພື້ນຖານ inertia ສີມັງຫຼືພື້ນຖານເຫຼັກທີ່ມີ 1-2 ເທົ່າຂອງນ້ໍາຫນັກຫນ່ວຍ pump. ພື້ນຖານກວມເອົາຕີນປັ໊ມຢ່າງເຕັມສ່ວນດ້ວຍຂອບຂັ້ນຕ່ໍາ 100 ມມໃນແຕ່ລະດ້ານ. ປັ໊ມທີ່ຕິດຢູ່ຊັ້ນຕ້ອງການພື້ນຖານທີ່ຫນາກວ່າ, ຫນັກກວ່າເພື່ອຫຼຸດຜ່ອນການສັ່ນສະເທືອນຂອງໂຄງສ້າງ.
Flatness ແລະຄວາມເຂັ້ມແຂງ:ຄວາມເຂັ້ມແຂງຂອງສີມັງຈະສາມາດບັນລຸ C25 ຫຼືສູງກວ່າ. ຄອນກຣີດຊັ້ນສອງຕ້ອງແຂງແຮງກວ່າຊີມັງພື້ນຖານ. ຮັບປະກັນພື້ນຜິວທີ່ຮາບພຽງ, ບໍ່ມີຮອຍແຕກທີ່ມີຮ່ອງລະບາຍນ້ໍາທີ່ສະຫງວນໄວ້ເພື່ອປ້ອງກັນຕົວແຍກຈາກການແຊ່ນ້ໍາ.
ກົດລະບຽບ Anchor Bolt:ຝັງປະຕູໃນແນວຕັ້ງດ້ວຍເຄື່ອງຊັກພາກຮຽນ spring ເພື່ອຫຼີກເວັ້ນການວ່າງແລະ inclination. ຫ້າມບິດເບືອນຫົວຈັກປ້ຳໃນລະຫວ່າງການສ້ອມແຊມເພື່ອປ້ອງກັນການສັ່ນສະເທືອນຄວາມຖີ່ສູງ.
ຮູບແບບຕົວແຍກມາດຕະຖານໂດຍກົງກໍານົດປະສິດທິພາບການໂດດດ່ຽວການສັ່ນສະເທືອນ.
ໂຄງຮ່າງທົ່ວໄປ:ຈັດລຽງເຄື່ອງໂດດດ່ຽວທັງໝົດຕາມແກນກາງຂອງປັ໊ມ. ການຈັດວາງສີ່ຈຸດຮັບຮອງເອົາການຈັດວາງເປັນເອກະພາບຕາມເຂັມໂມງ ຫຼື counterclockwise. ສໍາລັບການສະຫນັບສະຫນູນຫົກຈຸດ, ຕິດຕັ້ງສີ່ pads ຢູ່ແຈຖານແລະສອງດ້ານຍາວເພື່ອຮັບປະກັນການຜິດປົກກະຕິ compression ສອດຄ່ອງ. ຂອບຂອງຕົວແຍກຈະຕ້ອງບໍ່ເກີນຂອບເຂດຕັນ inertia.
ການຕິດຕັ້ງປໍ້າແນວນອນ:ໃຊ້ແຜ່ນຢາງຫຼືຕົວແຍກພາກຮຽນ spring ປຽກ. ບໍ່ມີການຜູກມັດຫຼື fixation rigid ແມ່ນຕ້ອງການ; ການບີບອັດນ້ໍາດ້ວຍຕົນເອງໃຫ້ຄວາມຍືດຫຍຸ່ນທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ເຊື່ອຖືໄດ້.
ການຕິດຕັ້ງປັ໊ມແນວຕັ້ງ:ຕິດຕັ້ງເຄື່ອງແຍກຢາງສະໝໍ້ດ້ວຍຖານເຫຼັກທີ່ສ້ອມແຊມດ້ວຍລອນຊັກຊັກພາກຮຽນ spring, ຈາກນັ້ນຍຶດຕິດກັບພື້ນເຮືອນເພື່ອກໍາຈັດການສັ່ນແນວຕັ້ງ.
ການປະກອບແຜ່ນຮອງຫຼາຍຊັ້ນ:ສູງສຸດຫ້າຊັ້ນສໍາລັບການແຍກຊັ້ນດຽວທີ່ບໍ່ພຽງພໍ. ໃຊ້ແຜ່ນທີ່ຄືກັນທີ່ແຍກອອກດ້ວຍແຜ່ນເຫຼັກກ້າ ≥4mm (10mm oversized ຕໍ່ຂ້າງ) ທີ່ມີຊັ້ນ staggered ແລະການຜູກມັດກາວ.
ການກວດກາແລະປົກປັກຮັກສາ:ກວດເບິ່ງອົງປະກອບລັກສະນະ ແລະຂໍ້ຈໍາກັດການບີບອັດກ່ອນການຕິດຕັ້ງ. ຮັກສາຕົວແຍກອອກຈາກອາຊິດ, ເປັນດ່າງ ແລະສານລະລາຍອິນຊີເພື່ອປ້ອງກັນການແກ່ຂອງຢາງ.
ການເຊື່ອມຕໍ່ທໍ່ທີ່ເຄັ່ງຄັດແມ່ນສາເຫດຕົ້ນຕໍຂອງການສັ່ນສະເທືອນທີ່ຕົກຄ້າງ.
ຕິດຕັ້ງຂໍ້ຕໍ່ທີ່ຍືດຫຍຸ່ນຂອງຢາງທີ່ປໍ້າເຂົ້າ ແລະປ່ຽງເພື່ອຕັດການສົ່ງແຮງສັ່ນສະເທືອນທີ່ເຄັ່ງຄັດ.
ຕື່ມການແຍກແກັດການສັ່ນສະເທືອນໃສ່ທໍ່ຮອງ ແລະບ່ອນຫ້ອຍ, ແລະປະທັບຕາຊ່ອງຫວ່າງທີ່ເຈາະຝາດ້ວຍຂົນຫີນເພື່ອສະກັດກັ້ນການນໍາທາງຂອງໂຄງສ້າງ.
ຈັດວາງທໍ່ຕາມທໍາມະຊາດໂດຍບໍ່ມີການບັງຄັບໃຫ້ກົ້ນຮ່ວມກັນເພື່ອຫຼີກເວັ້ນການແຍກຕົວແຍກຄວາມເຄັ່ງຕຶງຂອງຄວາມກົດດັນ.
ກວດສອບປະສິດທິພາບການໂດດດ່ຽວກ່ອນທີ່ຈະດໍາເນີນການຢ່າງເປັນທາງການ:
- ການກວດກາສາຍຕາ: ບໍ່ມີການຊົດເຊີຍ isolator, deformation ຫຼື corrosion; ລະດັບຫນ່ວຍງານມີຄຸນສົມບັດ.
- ກວດສອບດ້ວຍຄູ່ມື: ບໍ່ມີຫົວໜ່ວຍສັ່ນສະເທືອນຢ່າງຊັດເຈນ ຫຼື bolts ວ່າງ.
- ການທົດສອບບໍ່ມີການໂຫຼດ: 3-5 ນາທີຂອງການດໍາເນີນງານທີ່ຫມັ້ນຄົງໂດຍບໍ່ມີການສັ່ນສະເທືອນຜິດປົກກະຕິຫຼືສຽງລົບກວນ.
- ການທົດສອບການໂຫຼດ: ບໍ່ມີການສັ່ນສະເທືອນຂອງທໍ່ຫຼືການກໍ່ສ້າງ resonance ພາຍໃຕ້ຄວາມກົດດັນການເຮັດວຽກ.
- ການຈັດວາງຕົວແຍກແບບບໍ່ສະໝ່ຳສະເໝີເຊິ່ງກໍ່ໃຫ້ເກີດຄວາມກົດດັນ ແລະ ສຽງສະທ້ອນບໍ່ສະໝ່ຳສະເໝີ
- ພື້ນຖານທີ່ມີນ້ໍາຫນັກຫນ້ອຍນໍາໄປສູ່ການດໍາເນີນງານທີ່ບໍ່ຫມັ້ນຄົງ
- ຂາດຂໍ້ຕໍ່ທີ່ມີຄວາມຍືດຫຍຸ່ນທໍ່ສົ່ງຜົນໃຫ້ເກີດການສັ່ນສະເທືອນຂັ້ນສອງ
- ປະຕູສະມໍທີ່ບໍ່ປອດໄພກະຕຸ້ນຫນ່ວຍບໍລິການຊົດເຊີຍ
- ການສ້ອມແຊມຢ່າງເຂັ້ມງວດຂອງຕົວແຍກປ້ຳອອກຕາມລວງນອນ ເຮັດໃຫ້ການເກັບຂໍ້ມູນບໍ່ຖືກຕ້ອງ
- ການປະກອບ pad ຫຼາຍຊັ້ນທີ່ບໍ່ແມ່ນມາດຕະຖານຫຼຸດຜ່ອນຜົນກະທົບໂດດດ່ຽວ
- ການກັດກ່ອນເຮັດໃຫ້ຕົ້ນຢາງພາລາແກ່ກ່ອນໄວ
ການແຍກການສັ່ນສະເທືອນຂອງປັ໊ມທີ່ມີປະສິດທິພາບແມ່ນຂຶ້ນກັບການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນມາດຕະຖານ. ປະຕິບັດຕາມຮູບແບບຕົວແຍກ symmetric, ການກໍ່ສ້າງພື້ນຖານທີ່ຫມັ້ນຄົງແລະກົດລະບຽບການເຊື່ອມຕໍ່ທໍ່ທີ່ບໍ່ມີຄວາມກົດດັນ. ການດໍາເນີນງານມາດຕະຖານກໍາຈັດບັນຫາການສັ່ນສະເທືອນແລະສຽງສະທ້ອນ, ຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງປັ໊ມໃນໄລຍະຍາວແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາປະຈໍາວັນ.
-
