Horizontal vs Vertical Pumps Centrifugal: The Ultimate Industrial Selection Guide

ປັ໊ມ centrifugal​ແມ່ນ​ອຸປະກອນ​ຫຼັກ​ໃນ​ການ​ຖ່າຍ​ໂອນ​ນ້ຳ​ໃນ​ທົ່ວ​ອຸດ​ສາ​ຫະກຳ​ຕ່າງໆ, ມີ​ບົດບາດ​ສຳຄັນ​ຈາກ​ການ​ບຳບັດ​ນ້ຳ​ຂອງ​ເທດສະບານ​ເຖິງ​ການ​ສະກັດ​ເອົາ​ນ້ຳມັນ ​ແລະ ອາຍ​ແກັສ. ຢ່າງໃດກໍຕາມ, ທາງເລືອກລະຫວ່າງປັ໊ມ centrifugal ແນວນອນແລະແນວຕັ້ງແມ່ນສິ່ງທ້າທາຍທີ່ສໍາຄັນໃນການຄັດເລືອກ. ທາງເລືອກທີ່ຖືກຕ້ອງຈະຊ່ວຍເພີ່ມປະສິດທິພາບແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍ, ໃນຂະນະທີ່ຄວາມຜິດພາດອາດຈະເຮັດໃຫ້ລະບົບບໍ່ມີປະສິດທິພາບແລະການບໍາລຸງຮັກສາທີ່ຫຍຸ້ງຍາກ. ບົດ​ຄວາມ​ນີ້​ແບ່ງ​ຕາມ​ເຫດ​ຜົນ​ການ​ຄັດ​ເລືອກ​ສໍາ​ລັບ​ສອງ​ປະ​ເພດ pump ແລະ leverages​ເທບຟີໂກການສະສົມດ້ານວິຊາການແລະຄວາມໄດ້ປຽບຂອງຜະລິດຕະພັນໃນພາກສະຫນາມຂອງປັ໊ມ centrifugal ເພື່ອຊ່ວຍໃຫ້ທ່ານເລືອກທີ່ຊັດເຈນແລະຫຼີກເວັ້ນການເຂົ້າໃຈຜິດ.

I. ປັ໊ມ Centrifugal ຕາມແນວນອນ: ສະຖຽນລະພາບແລະສະດວກ, ເຫມາະສົມສໍາລັບການດໍາເນີນງານໃນໄລຍະຍາວ.

shaft ແມ່ນຂະຫນານກັບພື້ນດິນ, ມີມໍເຕີແລະ impeller mounted ສຸດແຜ່ນພື້ນຖານວິທະຍາໄລອອກຕາມລວງນອນ, ນໍາສະເຫນີເປັນ "ຮູບຮ່າງຮາບພຽງຕາມລວງນອນ". ຂໍ້ໄດ້ປຽບຫຼັກຂອງມັນແມ່ນຄວາມຫມັ້ນຄົງແລະຄວາມງ່າຍຂອງການບໍາລຸງຮັກສາ.

ຂໍ້ດີ

ການຕິດຕັ້ງແລະການສອດຄ່ອງງ່າຍດາຍ, ຄວາມຫມັ້ນຄົງສູງແລະການສັ່ນສະເທືອນຕ່ໍາ; ການບໍາລຸງຮັກສາສະດວກດ້ວຍການ overhaul ສາມາດເຂົ້າເຖິງໂດຍບໍ່ມີການ dismantling ທໍ່; ການຂັບຂີ່ທີ່ມີຄວາມຍືດຫຍຸ່ນ, ສາມາດປັບຕົວກັບຫນ່ວຍງານພະລັງງານທີ່ຫລາກຫລາຍ, ສະເຫນີການປະຕິບັດຄ່າໃຊ້ຈ່າຍສູງສໍາລັບການລົງທຶນໄລຍະສັ້ນ.

ຂໍ້ຈໍາກັດ

ພື້ນທີ່ຂະຫນາດໃຫຍ່, ຖືກຈໍາກັດໃນສະຖານະການຈໍາກັດພື້ນທີ່; NPSH ຕ້ອງໄດ້ຮັບການຄວບຄຸມເພື່ອປ້ອງກັນ cavitation ເມື່ອຕິດຕັ້ງຢູ່ເຫນືອລະດັບຂອງແຫຼວ; ປະທັບຕາແມ່ນມີຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼ, ຮຽກຮ້ອງໃຫ້ມີການຕິດຕາມການສອດຄ່ອງເປັນປົກກະຕິ.

II. ປັ໊ມ Centrifugal ແນວຕັ້ງ: ປະຫຍັດພື້ນທີ່ແລະ Cavitation-Resistant, ເຫມາະສົມສໍາລັບສະຖານະການທີ່ຊັບຊ້ອນ

shaft ແມ່ນ perpendicular ກັບດິນ, ມີມໍເຕີຕັ້ງຢູ່ຂ້າງເທິງຫົວປັ໊ມ, ນໍາສະເຫນີ "ຮູບຊົງຮຽວຕັ້ງ". ຂໍ້ໄດ້ປຽບຫຼັກຂອງມັນແມ່ນການປະຫຍັດພື້ນທີ່ແລະການປັບຕົວກັບນ້ໍາສະລັບສັບຊ້ອນ.

ຂໍ້ດີ

ພື້ນທີ່ຫນ້ອຍທີ່ສຸດ, ເຫມາະສໍາລັບພື້ນທີ່ແຄບ; ການດໍາເນີນງານ submersible ສາມາດໃຊ້ໄດ້ໂດຍບໍ່ມີການ priming, ສະຫນອງການຕໍ່ຕ້ານ cavitation ທີ່ດີເລີດ; ການສວມປະທັບຕາຫນ້ອຍແລະຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼຕ່ໍາ, ເຫມາະສໍາລັບນ້ໍາສະລັບສັບຊ້ອນທີ່ມີໂຟມແລະ slurry.

ຂໍ້ຈໍາກັດ

ການບໍາລຸງຮັກສາສະລັບສັບຊ້ອນທີ່ຮຽກຮ້ອງໃຫ້ມີການ dismantling ພາກສ່ວນເທິງຫຼືອຸປະກອນ hoisting, ນໍາໄປສູ່ການ downtime ຍາວ; ຄວາມຕ້ອງການສູງສໍາລັບ headroom ຕັ້ງ; ແນວໂນ້ມທີ່ຈະມີບັນຫາ thrust axial ພາຍໃຕ້ຄວາມກົດດັນສູງ.

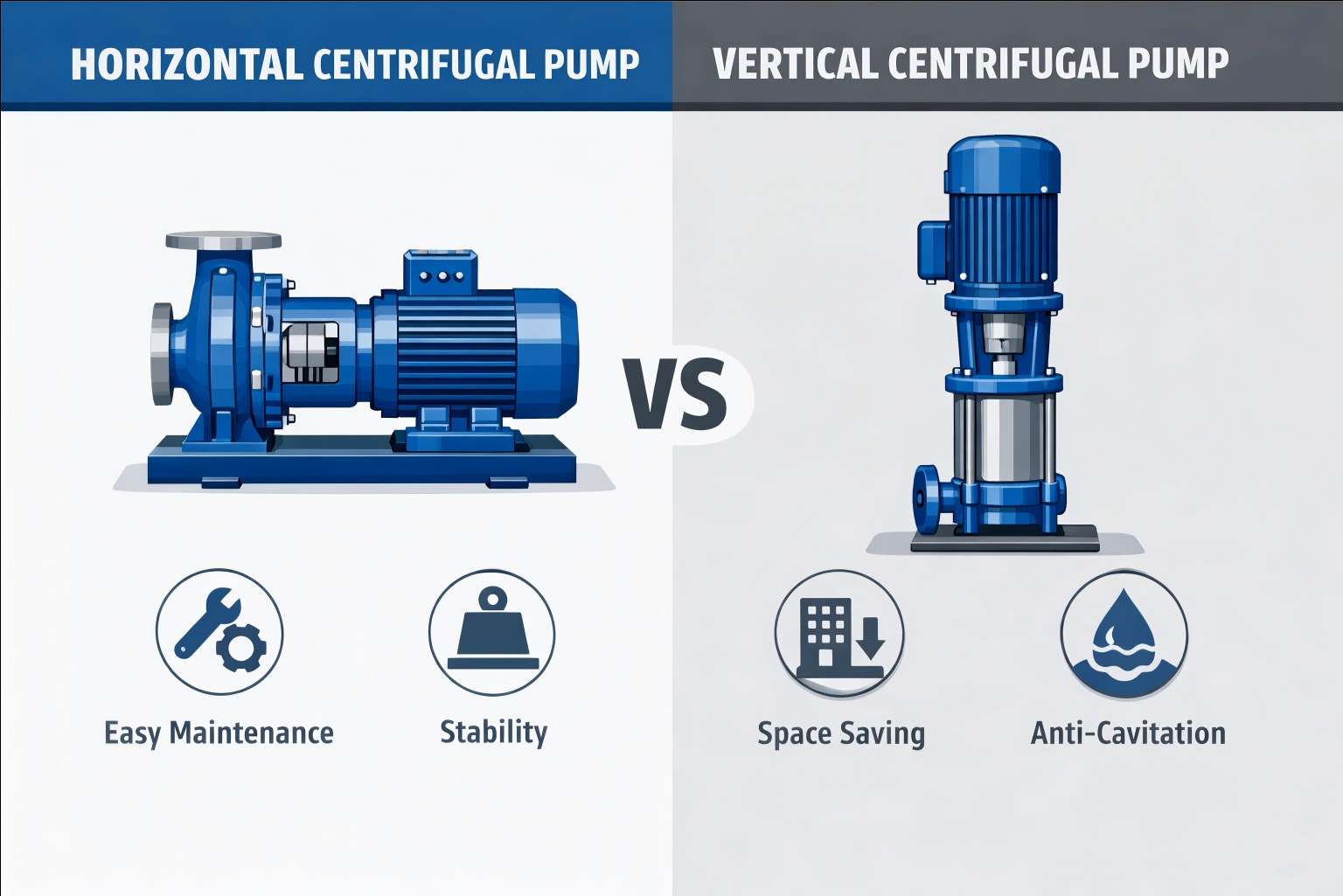

III. ຂໍ້ມູນແລະການປຽບທຽບພາກປະຕິບັດ

ສໍາລັບການອ້າງອິງໄວຂອງທ່ານ, ພວກເຮົາໄດ້ລວບລວມມາຕຣິກເບື້ອງການປຽບທຽບຫຼັກນີ້ໂດຍອີງໃສ່ປະສົບການປະຕິບັດ:

IV. ການສົນທະນາໃນຄວາມເລິກຂອງຂໍ້ໄດ້ປຽບແລະຂໍ້ເສຍ

ການປະເມີນຂໍ້ດີແລະຂໍ້ເສຍໂດຍອີງໃສ່ສະພາບແວດລ້ອມການດໍາເນີນງານຂອງທ່ານແລະຄຸນລັກສະນະຂອງນ້ໍາແມ່ນສໍາຄັນສໍາລັບການເລືອກປັ໊ມທີ່ຖືກຕ້ອງ. ຕໍ່ໄປນີ້ແມ່ນການວິເຄາະລາຍລະອຽດເພີ່ມເຕີມກ່ຽວກັບຂໍ້ດີແລະຂໍ້ເສຍຂອງເຂົາເຈົ້າ:

ຂໍ້ໄດ້ປຽບຂອງປັ໊ມແນວນອນ

• ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ງ່າຍ​ດາຍ​:ການຈັດວາງແນວນອນອະນຸຍາດໃຫ້ເຂົ້າເຖິງອົງປະກອບພາຍໃນໄດ້ງ່າຍ. ໂດຍປົກກະຕິ, ປັ໊ມສາມາດຮັກສາໄດ້ໂດຍບໍ່ຕ້ອງເອົາທໍ່ທັງຫມົດອອກຫຼືລົບກວນທໍ່, ດັ່ງນັ້ນການຫຼຸດຜ່ອນການຢຸດເຊົາຢ່າງຫຼວງຫຼາຍ. ນີ້ແມ່ນປັດໃຈສໍາຄັນໃນອຸດສາຫະກໍາເຊັ່ນການປຸງແຕ່ງສານເຄມີທີ່ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງເປັນສິ່ງຈໍາເປັນ.
• ແຮງ​ຂັບ​ລົດ​ອະ​ເນກ​ປະ​ສົງ​:ປັ໊ມເຫຼົ່ານີ້ສາມາດຮອງຮັບຄວາມຫລາກຫລາຍຂອງກໍາລັງຂັບຂີ່ໄດ້ຢ່າງງ່າຍດາຍ, ລວມທັງເຄື່ອງຈັກໄຟຟ້າ, ເຄື່ອງຈັກກາຊວນແລະແມ້ກະທັ້ງເຄື່ອງຈັກອາຍແກັສ, ສະຫນອງຄວາມຍືດຫຍຸ່ນໃນການເລືອກແຫຼ່ງພະລັງງານ.
• ປະສິດທິພາບຄ່າໃຊ້ຈ່າຍ:ໂດຍທົ່ວໄປແລ້ວ, ຄ່າໃຊ້ຈ່າຍໃນການຊື້ແລະການຕິດຕັ້ງເບື້ອງຕົ້ນແມ່ນຕ່ໍາກວ່າໂຄງສ້າງຂອງທໍ່ນ້ໍາທີ່ສັບສົນຂອງປັ໊ມແນວຕັ້ງບາງ.
• ຄວາມຫມັ້ນຄົງແລະການສັ່ນສະເທືອນ:ການຕິດຕັ້ງປັ໊ມຢູ່ເທິງຖານແນວນອນທີ່ແຂງແຮງໃຫ້ຄວາມຫມັ້ນຄົງທີ່ດີເລີດ, ຫຼຸດຜ່ອນການສັ່ນສະເທືອນແລະຍືດອາຍຸການບໍລິການຂອງລູກປືນແລະປະທັບຕາ.

ຂໍ້ເສຍຂອງປັ໊ມແນວນອນ

• ພື້ນ​ທີ່​ຂະ​ຫນາດ​ໃຫຍ່​:ພວກເຂົາຕ້ອງການພື້ນທີ່ສະຖານທີ່ຫຼາຍ, ເຊິ່ງອາດຈະເຮັດໃຫ້ເກີດຂໍ້ຈໍາກັດທີ່ສໍາຄັນໃນພື້ນທີ່ຈໍາກັດເຊັ່ນ: ເວທີ offshore ຫຼືໂຮງງານຜະລິດຫນາແຫນ້ນ.
• ສິ່ງທ້າທາຍ NPSH:ຖ້າປັ໊ມຖືກຕິດຕັ້ງຢູ່ເຫນືອລະດັບຂອງແຫຼວ, Net Positive Suction Head (NPSH) ຕ້ອງໄດ້ຮັບການຄຸ້ມຄອງຢ່າງລະມັດລະວັງເພື່ອປ້ອງກັນ cavitation.
• ບັນຫາການປະທັບຕາ:shafts ອອກຕາມລວງນອນແມ່ນມັກຈະມີການຮົ່ວໄຫຼຈາກການປະທັບຕາ, ຮຽກຮ້ອງໃຫ້ມີການຕິດຕາມຢ່າງຕໍ່ເນື່ອງແລະ realignment ທີ່ເປັນໄປໄດ້.

ຂໍ້ດີຂອງປັ໊ມແນວຕັ້ງ

• ການອອກແບບປະຢັດພື້ນທີ່:ນີ້ແມ່ນປະໂຫຍດຕົ້ນຕໍ. ຮອຍຕີນຂະຫນາດນ້ອຍແມ່ນມີຄຸນຄ່າຫຼາຍຢູ່ໃນຫ້ອງເຄື່ອງແຄບ, ສະຖານທີ່ບໍາບັດນ້ໍາແລະສະຖານີສູບນ້ໍາໃນຕົວເມືອງ. ພວກເຂົາເຈົ້າປະຫຍັດພື້ນທີ່ທີ່ມີຄ່າໂດຍການນໍາໃຊ້ການເກັບກູ້ແນວຕັ້ງ.
• ປະສິດທິພາບ NPSH ທີ່ດີເລີດ:ປັ໊ມແນວຕັ້ງ, ໂດຍສະເພາະປັ໊ມກັງຫັນແນວຕັ້ງແລະປັ໊ມສູບນ້ໍາ, ສາມາດຈົມຢູ່ໃນນ້ໍາຢ່າງເຕັມສ່ວນ. ນີ້ກໍາຈັດບັນຫາຂອງຫົວດູດ, ສະຫນອງ NPSH ສູງສຸດແລະເກືອບລົບລ້າງ cavitation ແລະຄວາມເສຍຫາຍທີ່ກ່ຽວຂ້ອງຂອງມັນ.
• ການ​ຈັດ​ການ​ນ​້​ໍ​າ​ຊັບ​ຊ້ອນ​:ປັ໊ມແບບຕັ້ງໃຕ້ໃຕ້ນ້ຳແມ່ນດີເລີດໃນການຈັດການຂອງແຫຼວທີ່ໃສ່ກັບອາກາດ, ໂຟມ ຫຼື ສານລະລາຍ ເພາະວ່າຂອງແຫຼວຖືກສົ່ງໄປຫາໃບພັດດ້ວຍແຮງໂນ້ມຖ່ວງ. ພວກເຂົາເປັນທາງເລືອກທົ່ວໄປໃນການປິ່ນປົວນ້ໍາເສຍແລະການຂຸດຄົ້ນບໍ່ແຮ່.
• ການ​ຫຼຸດ​ຜ່ອນ​ການ​ຮົ່ວ​ໄຫຼ​:ໃນການຕັ້ງຄ່າໃນແນວຕັ້ງ, ການແຜ່ກະຈາຍນ້ໍາຫນັກຂອງປັ໊ມໂດຍປົກກະຕິເຮັດໃຫ້ການສວມໃສ່ຂອງປະທັບຕາຫນ້ອຍກວ່າປັ໊ມຕາມແນວນອນ, ເຮັດໃຫ້ການຮົ່ວໄຫຼຫນ້ອຍລົງໃນໄລຍະເວລາ.

ຂໍ້ເສຍຂອງປັ໊ມແນວຕັ້ງ

• ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ຄວາມ​ຫຍຸ້ງ​ຍາກ​:ການຕິດຕັ້ງແນວຕັ້ງເຮັດໃຫ້ປັ໊ມມີຄວາມຫຍຸ້ງຍາກໃນການຮັກສາ. ການເຂົ້າຫາປ່ຽງຫຼືລູກປືນປົກກະຕິຮຽກຮ້ອງໃຫ້ມີການຖອດສ່ວນເທິງຫຼືຍົກປັ໊ມທັງຫມົດອອກຈາກບ່ອນດູດຫຼືຖັງ, ເພີ່ມເວລາແລະຄ່າໃຊ້ຈ່າຍໃນການຮັກສາ.
• ຄວາມ​ຕ້ອງ​ການ headroom​:ໃນຂະນະທີ່ປະຫຍັດພື້ນທີ່ພື້ນເຮືອນ, ຈໍານວນຫ້ອງຫົວແນວຕັ້ງແມ່ນຈໍາເປັນສໍາລັບການຕິດຕັ້ງ, ການຖອດແລະການບໍາລຸງຮັກສາ.
• ແຮງດັນຕາມແກນ:ເນື່ອງຈາກໂຄງສ້າງແນວຕັ້ງຂອງ shaft ແລະນ້ໍາຫນັກຂອງອົງປະກອບຫມຸນ, ປັ໊ມຕ້ອງທົນທານຕໍ່ແຮງດັນຂອງແກນຫຼາຍກວ່າເກົ່າ, ເຊິ່ງຕ້ອງການການອອກແບບລູກປືນທີ່ເຂັ້ມແຂງແລະພິເສດ.

ສະຫຼຸບ

ການຄັດເລືອກຂອງປັ໊ມ centrifugal ບໍ່ພຽງແຕ່ເປັນການພິຈາລະນາດ້ານວິຊາການ, ແຕ່ຍັງເປັນການຄາດຄະເນທາງວິທະຍາສາດຂອງຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານໄລຍະຍາວ. ການເລືອກໂຄງສ້າງທີ່ຖືກຕ້ອງຫມາຍເຖິງການໃຊ້ພະລັງງານຕ່ໍາ, ການບໍາລຸງຮັກສາຫນ້ອຍແລະຄວາມຫມັ້ນຄົງຂອງລະບົບທີ່ສູງຂຶ້ນ.

ຖ້າທ່ານບໍ່ແນ່ໃຈວ່າໂຄງສ້າງໃດ (ແນວນອນຫຼືແນວຕັ້ງ) ເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາຂອງທ່ານ, ແນະນໍາໃຫ້ປຶກສາກັບທີມງານວິສະວະກໍາມືອາຊີບທີ່ມີປະສົບການ.

ດ້ວຍປະສົບການອຸດສາຫະກໍາຫລາຍປີ, Teffiko ສາມາດສະຫນອງການແກ້ໄຂແບບຢຸດດຽວຈາກການຄັດເລືອກແລະການເພີ່ມປະສິດທິພາບຂອງລະບົບໄປສູ່ການບໍາລຸງຮັກສາຮອບວຽນເຕັມທີ່ໂດຍອີງໃສ່ສະພາບການເຮັດວຽກຕົວຈິງຂອງທ່ານ, ເຮັດໃຫ້ລະບົບນ້ໍາຂອງທ່ານເຮັດວຽກຢ່າງມີປະສິດທິພາບແລະເຊື່ອຖືໄດ້.

ຢ້ຽມຢາມwww.teffiko.comສໍາລັບຄໍາແນະນໍາດ້ານວິຊາການສະເພາະແລະການແກ້ໄຂ.
