API 610 ເຮັດຫນ້າທີ່ເປັນມາດຕະຖານທົ່ວໄປຫຼັກສໍາລັບປັ໊ມ centrifugal ຕາມແນວນອນໃນອຸດສາຫະກໍາປິໂຕເຄມີ, ນ້ໍາມັນອາຍແກັສແລະເຄມີ. ມາດຕະຖານນີ້ຈັດປະເພດປັ໊ມ centrifugal ອຸດສາຫະກໍາອອກເປັນສາມການຕັ້ງຄ່າຫຼັກ: OH overhung pumps, BB ລະຫວ່າງ-bearings pumps, ແລະ VS ປັ໊ມ suspended ຕັ້ງ. ດ້ວຍຫຼາຍປີຂອງ R&D ໃນຄວາມເລິກແລະຄວາມຊ່ຽວຊານດ້ານການຜະລິດໃນເຄື່ອງສູບນ້ໍາທີ່ສອດຄ່ອງກັບ API 610, Teffiko ສະຫນອງການແກ້ໄຂການຂົນສົ່ງນ້ໍາທີ່ເຊື່ອຖືໄດ້ສູງສໍາລັບອຸດສາຫະກໍາທີ່ຫຼາກຫຼາຍໂດຍຜ່ານການອອກແບບໂຄງສ້າງທີ່ໄດ້ມາດຕະຖານແລະປະສົບການທີ່ອຸດົມສົມບູນໃນການປັບຕົວກັບເງື່ອນໄຂການດໍາເນີນງານທີ່ຕ້ອງການ.

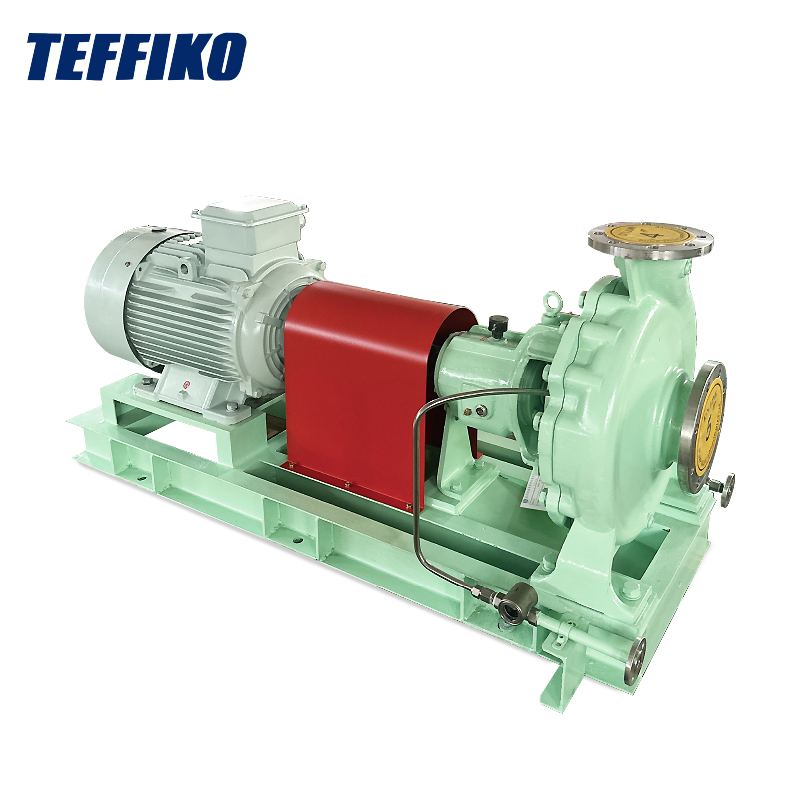

OH (Overhung Pump):impeller ແມ່ນ mounted ຢູ່ໃນຕອນທ້າຍຂອງ shaft ປັ໊ມ, cantilevered ຢູ່ນອກເຮືອນ bearing. ການປະກອບລູກປືນແມ່ນໂດດດ່ຽວຢ່າງສົມບູນຈາກນ້ໍາຂະບວນການ. ມັນແມ່ນປະເພດປັ໊ມແນວນອນທີ່ມີນ້ໍາຫນັກເບົາຕົ້ນຕໍ.

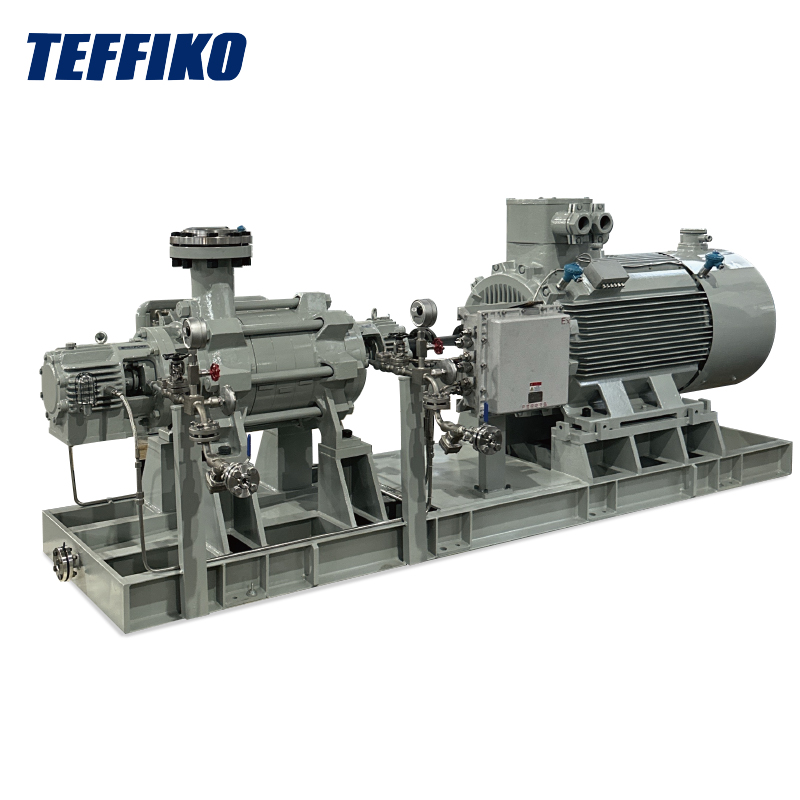

BB (ລະຫວ່າງປ້ຳລູກປືນ):impeller ແມ່ນຈັດລຽງລະຫວ່າງສອງຊຸດຂອງ bearings ທີ່ມີໂຄງສ້າງສະຫນັບສະຫນູນ symmetric, ເຊິ່ງຢ່າງຫຼວງຫຼາຍປັບປຸງຄວາມສົມດຸນຂອງ rotor ແລະຄວາມເຂັ້ມງວດຂອງການສະຫນັບສະຫນູນໂດຍລວມສໍາລັບເງື່ອນໄຂການດໍາເນີນງານທີ່ຕ້ອງການ.
VS (ປັ໊ມໂຈະແນວຕັ້ງ):ເພົາປ້ຳ ແລະ ທໍ່ໃບພັດຖືກໂຈະໃນແນວຕັ້ງ ແລະ ຈົມຢູ່ໃນນ້ຳທີ່ຂົນສົ່ງ. ມັນສ່ວນຫຼາຍແມ່ນຖືກນໍາໃຊ້ໃນສະຖານະການຂົນສົ່ງນ້ໍາເລິກໃນແນວຕັ້ງແລະໃນຖັງແລະຈະບໍ່ຖືກປຶກສາຫາລືຢ່າງລະອຽດໃນເອກະສານນີ້.
ໂຄງສ້າງໂດຍລວມກະທັດຮັດດ້ວຍຮອຍຕີນຂະຫນາດນ້ອຍ, ເຫມາະສໍາລັບໂຄງການທີ່ມີຂໍ້ຈໍາກັດພື້ນທີ່; ການດໍາເນີນງານບໍາລຸງຮັກສາງ່າຍດາຍ; ການກວດກາສະດວກແລະການທົດແທນການປະທັບຕາກົນຈັກແລະ impellers, ເຊິ່ງຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ downtime; ເຫມາະສໍາລັບເງື່ອນໄຂການໂຫຼດນ້ໍາທີ່ຫມັ້ນຄົງແລະປານກາງ, ແລະສະແດງໃຫ້ເຫັນເຖິງການປັບຕົວທີ່ດີເລີດສໍາລັບຫນ້າທີ່ການບໍລິການດ້ານຜົນປະໂຫຍດ.
ຖືກຈໍາກັດໂດຍໂຄງສ້າງ overhung, ຄວາມສ່ຽງຕໍ່ການ deflection shaft ສູງເກີດຂຶ້ນພາຍໃຕ້ການຂະຫນາດໃຫຍ່ຂອງ impeller-ເສັ້ນຜ່າສູນກາງແລະເງື່ອນໄຂຄວາມກົດດັນສູງ, ຊຶ່ງອາດຈະເຮັດໃຫ້ເກີດການສັ່ນສະເທືອນຫຼາຍເກີນໄປໄດ້ຢ່າງງ່າຍດາຍ. ມັນບໍ່ເຫມາະສົມສໍາລັບລະບົບການຜະລິດທີ່ມີແຮງດັນສູງ, ອຸນຫະພູມສູງ, ຄວາມກົດດັນສູງຢ່າງຕໍ່ເນື່ອງ. ມັນມີລັກສະນະອາຍຸການຮັບໃຊ້ສັ້ນແລະການສວມໃສ່ປະທັບຕາຢ່າງໄວວາພາຍໃຕ້ສະພາບການດໍາເນີນງານທີ່ຮ້າຍແຮງໃນໄລຍະຍາວ.
ການຂົນສົ່ງນ້ໍາຜົນປະໂຫຍດຂອງພືດ, ປະລິມານຢາ reagent, ການໂອນ hydrocarbon ແສງສະຫວ່າງ, ການຂົນສົ່ງຂອງນ້ໍາຂະບວນການຊ່ວຍແລະຫນ້າທີ່ບໍ່ສໍາຄັນ, intermittent ຫຼືຕ່ໍາການໂຫຼດ.
ການອອກແບບສະຫນັບສະຫນຸນ rotor symmetric ເຮັດໃຫ້ສາມາດປັບການໂຫຼດທີ່ເຂັ້ມແຂງແລະຄວາມຫມັ້ນຄົງຂອງ shaft ສູງທີ່ສຸດ; ຄວາມສາມາດໃນການເຮັດວຽກໃນໄລຍະຍາວພາຍໃຕ້ເງື່ອນໄຂອຸນຫະພູມສູງແລະຄວາມກົດດັນສູງທີ່ມີການໂຫຼດ shaft ຕ່ໍາເຄື່ອນໄຫວ; ກໍາລັງ rotor ທີ່ສົມດູນໄດ້ປະສິດທິພາບຫຼຸດຜ່ອນການສັ່ນສະເທືອນຂອງອຸປະກອນແລະ axial thrust, ສະຫນອງຄວາມຫມັ້ນຄົງໃນການດໍາເນີນງານດີກວ່າເມື່ອທຽບກັບປັ໊ມ OH.
ນ້ໍາຫນັກອຸປະກອນທີ່ຫນັກແຫນ້ນ, ຮອຍຕີນທີ່ໃຫຍ່ກວ່າ, ແລະຂໍ້ກໍານົດສໍາລັບພື້ນຖານອຸປະກອນທີ່ເຂັ້ມແຂງແລະຫນັກແຫນ້ນ; ໂຄງສ້າງທີ່ຊັບຊ້ອນແລະຊັບຊ້ອນ, ໂດຍສະເພາະສໍາລັບປັ໊ມ BB ຫຼາຍຂັ້ນຕອນ; disassembly cumbersome ແລະຂັ້ນຕອນການບໍາລຸງຮັກສາທີ່ມີວຽກບໍາລຸງຮັກສາຫນັກແລະຂໍ້ກໍານົດທີ່ເຄັ່ງຄັດສໍາລັບຄວາມຖືກຕ້ອງຂອງການຈັດວາງໃນລະຫວ່າງການຕິດຕັ້ງ.
ການຂົນສົ່ງທໍ່ທາງໄກຂອງນ້ຳມັນ-ແກັສ, ລະບົບສີດນ້ຳໃນສະຫນາມນ້ຳມັນ, ການໄຫຼວຽນຂອງທາດອາມິນ-ຂອງແຫຼວໃນໂຮງກັ່ນ, ການລະບາຍນ້ຳຢູ່ລຸ່ມຂອງຫໍຄອຍທີ່ມີອຸນຫະພູມສູງ, ການກົດດັນນ້ຳໃນເຕົາອົບ ແລະໜ້າທີ່ການຜະລິດຢ່າງຕໍ່ເນື່ອງທີ່ສຳຄັນອື່ນໆ.
ເພື່ອອໍານວຍຄວາມສະດວກໃຫ້ຄວາມແຕກຕ່າງໄວຂອງການຕັ້ງຄ່າຮາດແວ, ປະສິດທິພາບ ແລະການປະຕິບັດການບໍາລຸງຮັກສາຄວາມແຕກຕ່າງລະຫວ່າງສອງປະເພດປັ໊ມ, ຕາຕະລາງການປຽບທຽບທີ່ສົມບູນຕໍ່ໄປນີ້ພາຍໃຕ້ມາດຕະຖານ API 610 ກວມເອົາຕົວກໍານົດການການຄັດເລືອກຫຼັກ:
| ລາຍການປຽບທຽບ | OH Overhung Pump | BB ລະຫວ່າງ-Bearings Pump |
|---|---|---|
| ວິທີການສະຫນັບສະຫນູນ Shaft | ຮອງຮັບ overhung ສິ້ນດຽວ | ຮອງຮັບ symmetric ຄູ່ |
| ຮອຍຕີນ ແລະມູນນິທິ | ຂະຫນາດກະທັດລັດທີ່ມີພື້ນຖານງ່າຍດາຍ | ຂະຫນາດໃຫຍ່ທີ່ຕ້ອງການພື້ນຖານເສີມ |
| ຄວາມອາດສາມາດການຈັດການຄວາມກົດດັນ | ເຫມາະສໍາລັບຄວາມກົດດັນປານກາງ | ເຫມາະສໍາລັບຄວາມກົດດັນສູງ / ສູງສຸດ |
| ຄວາມອາດສາມາດໄຫຼ | ກະແສຕໍ່າຫາປານກາງ | ການໄຫຼລະຫວ່າງກາງຫາສູງທີ່ມີຄວາມທົນທານຕໍ່ການໂຫຼດທີ່ເຂັ້ມແຂງ |
| ຄວາມງ່າຍຂອງການບໍາລຸງຮັກສາ | ໂຄງປະກອບການງ່າຍດາຍທີ່ມີການບໍາລຸງຮັກສາສະດວກ | ໂຄງປະກອບການສະລັບສັບຊ້ອນທີ່ມີຂັ້ນຕອນການບໍາລຸງຮັກສາຢ່າງກວ້າງຂວາງ |
| Load Axial ແລະ Deformation | shaft deflection ເກີດຂຶ້ນ; ສະຖຽນລະພາບປານກາງ | ການໂຫຼດທີ່ສົມດູນໂດຍບໍ່ມີການຜິດປົກກະຕິທີ່ສໍາຄັນ |
| ປະສິດທິພາບຂອງ Rotor Dynamics | ຂອບຄວາມແຂງກະດ້າງຈຳກັດດ້ວຍຄວາມໄວການຫມຸນຂ້ອນຂ້າງຕໍ່າ | ຄວາມເຂັ້ມງວດພຽງພໍ, ການສັ່ນສະເທືອນຕ່ໍາແລະຄວາມຫມັ້ນຄົງສູງ |
| ປະເພດລູກປືນ | ລູກປືນ / ລູກປືນລູກປືນຕ້ານການເສຍສະລະ | ເບຣກເບຣກ sleeve / tilting-pad thrust bearings |
| ການຕັ້ງຄ່າປະທັບຕາ | ການປະທັບຕາກົນຈັກ cartridge ດຽວ / double ທໍາມະດາ | Flush-type / tandem ປະທັບຕາຄວາມກົດດັນສູງ |
| ວັດສະດຸທີ່ໃຊ້ທົ່ວໄປ | 316 ສະແຕນເລດ, ສະແຕນເລດ duplex | ເຫຼັກກ້າ Chrome, Inconel, Hastelloy |
ສໍາລັບໂຄງການທີ່ດໍາເນີນການທີ່ມີຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ການດໍາເນີນງານທີ່ສະດວກສະບາຍແລະການບໍາລຸງຮັກສາທີ່ມີພື້ນທີ່ຈໍາກັດ, ພາຍໃຕ້ເງື່ອນໄຂການໃຫ້ບໍລິການອຸປະກອນເສີມທີ່ມີຄວາມກົດດັນປານກາງຫາຕ່ໍາ, ຂະຫນາດນ້ອຍຫາກາງ, ເຄື່ອງຈັກ OH overhung ແມ່ນຕ້ອງການ. ສໍາລັບຫນ່ວຍງານການຜະລິດຢ່າງຕໍ່ເນື່ອງທີ່ສໍາຄັນພາຍໃຕ້ເງື່ອນໄຂອຸນຫະພູມສູງ, ຄວາມກົດດັນສູງແລະການໄຫຼວຽນສູງທີ່ມີຄວາມຕ້ອງການທີ່ເຂັ້ມງວດສໍາລັບຄວາມຫມັ້ນຄົງຂອງອຸປະກອນ, ອັດຕາຄວາມລົ້ມເຫຼວຕ່ໍາແລະຊີວິດການບໍລິການທີ່ຍາວນານ, BB ລະຫວ່າງລູກປືນປັ໊ມຕ້ອງຖືກຮັບຮອງເອົາ. ການເລືອກປັ໊ມຕົວຈິງຮຽກຮ້ອງໃຫ້ມີການປະເມີນຜົນທີ່ສົມບູນແບບຂອງຕົວກໍານົດການເຊັ່ນ: ຄວາມຕ້ານທານປານກາງ, ຄວາມຫນືດແລະຄວາມຖີ່ຂອງການເລີ່ມຕົ້ນເພື່ອດຸ່ນດ່ຽງຄວາມຫນ້າເຊື່ອຖືຂອງອຸປະກອນແລະເສດຖະກິດໂຄງການ.
ສໍາລັບຄວາມຕ້ອງການການຈັດຊື້ທີ່ກໍາຫນົດເອງ, ຂໍ້ມູນດ້ານວິຊາການ, ຕົວຢ່າງ, ລາຄາຫຼືການສອບຖາມການແກ້ໄຂຄໍາສັ່ງຈໍານວນຫຼາຍ, ກະລຸນາຕິດຕໍ່ພວກເຮົາທັນທີໂດຍຜ່ານ (https://www.teffiko.com). ຮ່ວມມືກັບທີມງານ TEFFIKO ເພື່ອປຶກສາຫາລືກ່ຽວກັບຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກຂອງທ່ານແລະກໍານົດວິທີແກ້ໄຂທີ່ເຫມາະສົມສໍາລັບຄວາມຕ້ອງການການຜະລິດຂອງທ່ານ.
