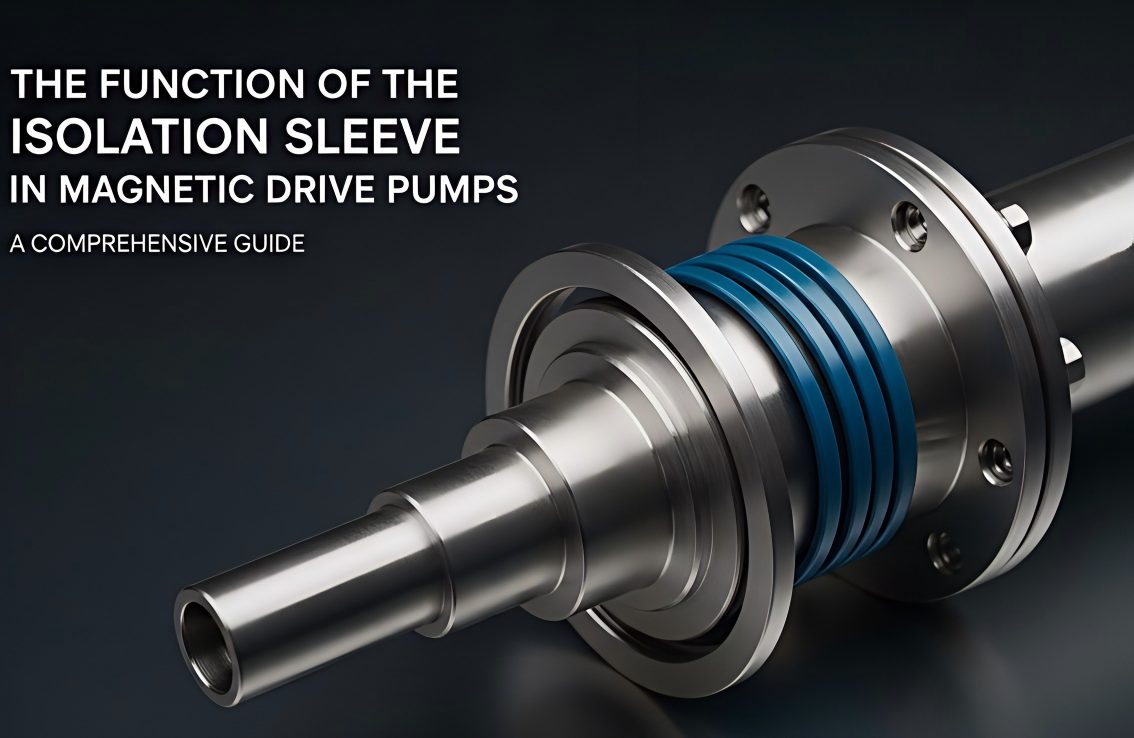

ຫນ້າທີ່ຂອງແຂນແຍກຢູ່ໃນປັ໊ມຂັບແມ່ເຫຼັກ

ໃນການຜະລິດອຸດສາຫະກໍາທີ່ທັນສະໄຫມ, ໂດຍສະເພາະໃນການນໍາໃຊ້ການຈັດການ corrosive, ເປັນພິດ, ໄວໄຟ, ລະເບີດຫຼືສື່ມວນຊົນທີ່ມີຄວາມບໍລິສຸດສູງ, ປະສິດທິພາບການຜະນຶກຂອງປັ໊ມແມ່ນສໍາຄັນ. ປັ໊ມແບບດັ້ງເດີມທີ່ມີປະທັບຕາກົນຈັກມັກຈະທົນທຸກຈາກການຮົ່ວໄຫຼຂອງສື່ເນື່ອງຈາກຄວາມລົ້ມເຫຼວຂອງປະທັບຕາ, ເຊິ່ງບໍ່ພຽງແຕ່ເຮັດໃຫ້ເກີດການສູນເສຍວັດສະດຸ, ແຕ່ຍັງອາດຈະເຮັດໃຫ້ເກີດມົນລະພິດສິ່ງແວດລ້ອມ, ເຫດການຄວາມປອດໄພແລະແມ້ກະທັ້ງການບາດເຈັບ. ການ​ເກີດ​ຂຶ້ນ​ຂອງ​ປໍ້າຂັບແມ່ເຫຼັກໄດ້ປ່ຽນແປງສະຖານະການນີ້ຢ່າງສົມບູນ, ແລະຫນຶ່ງໃນຄວາມລັບຫຼັກຂອງມັນແມ່ນຢູ່ໃນການອອກແບບເສອແຂນໂດດດ່ຽວ.

1. ການວິເຄາະແບບເລິກເຊິ່ງ: ເປັນຫຍັງການແຍກປ່ຽງເປັນເຄື່ອງສ້າງຄວາມຮ້ອນຫຼັກ?

ຜູ້​ໃຊ້​ຈໍາ​ນວນ​ຫຼາຍ​ຄິດ​ຜິດ​ພາດ​ວ່າ​ການ​ເພີ່ມ​ຂຶ້ນ​ຂອງ​ອຸນ​ຫະ​ພູມ​ໃນ​ປັ໊ມ​ຂັບ​ແມ່​ເຫຼັກ​ພຽງ​ແຕ່​ມາ​ຈາກ friction ກົນ​ຈັກ​. ໃນຄວາມເປັນຈິງ, ຄຸນສົມບັດທາງກາຍະພາບຂອງແຂນໂດດດ່ຽວເຮັດໃຫ້ມັນເປັນ "ເຄື່ອງເຮັດຄວາມຮ້ອນ". ອີງຕາມ thermodynamics ແລະ electromagnetism, ຄວາມຮ້ອນສ່ວນໃຫຍ່ແມ່ນມາຈາກສາມແຫຼ່ງ:

1.1 Eddy Current Effect: ການສູນເສຍພະລັງງານທີ່ເບິ່ງບໍ່ເຫັນ

ນີ້ແມ່ນແຫຼ່ງຄວາມຮ້ອນຕົ້ນຕໍສໍາລັບແຂນແຍກໂລຫະ (ເຊັ່ນ: 316L, Hastelloy).

• ຫຼັກການ: ເມື່ອ rotors ແມ່ເຫຼັກພາຍໃນແລະພາຍນອກ rotors ດ້ວຍຄວາມໄວສູງ, ແຂນແຍກໂລຫະຕັດສາຍແມ່ເຫຼັກໃນສະຫນາມແມ່ເຫຼັກ sinusoidal alternating. ອີງຕາມການ induction ແມ່ເຫຼັກໄຟຟ້າ, ກະແສ induced ປິດ, ຄື "ກະແສໄຟຟ້າ", ແມ່ນຜະລິດພາຍໃນຄວາມຫນາຂອງຝາຂອງແຂນໂດດດ່ຽວ.
• ຜົນສະທ້ອນ: ອີງຕາມກົດຫມາຍຂອງ Joule-Lenz (Q = I²Rt), ກະແສໄຟຟ້າ eddy ຖືກປ່ຽນເປັນຈໍານວນຄວາມຮ້ອນ. ຄວາມຮ້ອນນີ້ແມ່ນສາເຫດຕົ້ນຕໍຂອງການຫຼຸດຜ່ອນປະສິດທິພາບ (ໂດຍປົກກະຕິການສູນເສຍ 1% – 7%) ໃນປັ໊ມຂັບແມ່ເຫຼັກແລະປັດໃຈນໍາພາສໍາລັບການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມໃນແຂນໂດດດ່ຽວ.

1.2 Fluid Shear ແລະ Friction Heat

ນອກເຫນືອໄປຈາກຄວາມຮ້ອນຂອງແມ່ເຫຼັກໄຟຟ້າ, ກົນໄກຂອງນ້ໍາໄດ້ເພີ່ມການຜະລິດຄວາມຮ້ອນ.

• friction ພາຍໃນ: ນ້ໍາໃນຊ່ອງຫວ່າງລະຫວ່າງ rotor ແມ່ເຫຼັກພາຍໃນແລະແຂນ isolation ເຄື່ອນຍ້າຍຢ່າງຮຸນແຮງຍ້ອນວ່າ rotor rotates ດ້ວຍຄວາມໄວສູງ. ການຖູຢ່າງຕໍ່ເນື່ອງ ແລະ friction ຂອງນ້ໍາຄວາມໄວສູງນີ້ຕໍ່ກັບກໍາແພງຊັ້ນໃນຂອງແຂນໂດດດ່ຽວຜະລິດຄວາມຮ້ອນ shear ທີ່ສໍາຄັນ.
• friction ກົນຈັກ: ການສູນເສຍທອງແດງແລະການສູນເສຍແມ່ເຫຼັກໃນ windings ຂອງມໍເຕີກະປ໋ອງ, ເຊັ່ນດຽວກັນກັບ friction ຈາກ bearings ຄູ່ມືທາງຫນ້າແລະຫລັງແລະ thrust discs ໃນລະຫວ່າງການປະຕິບັດງານ, ເພີ່ມທະວີການເພີ່ມອຸນຫະພູມລວມຢູ່ໃນຫ້ອງ pump, ເຊິ່ງໃນທີ່ສຸດສຸມໃສ່ການແຂນໂດດດ່ຽວ.

1.3 ຄວາມບໍ່ສາມາດຫຼີກລ່ຽງໄດ້ເນື່ອງຈາກຂໍ້ຈໍາກັດດ້ານໂຄງສ້າງ

ຈໍາກັດໂດຍຄວາມເຂັ້ມແຂງຂອງວັດສະດຸແລະເຕັກໂນໂລຢີການປຸງແຕ່ງ, ແຂນແຍກສ່ວນຫຼາຍແມ່ນຍັງເຮັດດ້ວຍວັດສະດຸໂລຫະ. ເຖິງແມ່ນວ່າໂລຫະມີຄວາມຕ້ານທານຄວາມກົດດັນທີ່ດີ, ການນໍາທາງໄຟຟ້າຂອງພວກມັນຫມາຍຄວາມວ່າການໃຫ້ຄວາມຮ້ອນໃນປະຈຸບັນທີ່ຫຍາບຄາຍແມ່ນບໍ່ສາມາດຫຼີກເວັ້ນໄດ້. ນີ້ແມ່ນເຫດຜົນທີ່ວ່າແຂນແຍກໂລຫະແມ່ນມີຄວາມສ່ຽງຕໍ່ບັນຫາກ່ຽວກັບອຸນຫະພູມສູງຫຼາຍກ່ວາທີ່ບໍ່ແມ່ນໂລຫະ (ເຊັ່ນ: ເສັ້ນໄຍກາກບອນ, PEEK) ພາຍໃຕ້ເງື່ອນໄຂທີ່ມີຄວາມກົດດັນສູງ.

2. ເຫດຜົນພື້ນຖານຂອງການເລືອກວັດສະດຸ

ເນື່ອງຈາກການສ້າງຄວາມຮ້ອນໃນເສອແຂນໂດດດ່ຽວຖືກຄວບຄຸມໂດຍກົດໝາຍທາງກາຍະພາບ, ພວກເຮົາສາມາດຫຼຸດຜ່ອນຜົນກະທົບນີ້ຜ່ານວິທະຍາສາດວັດສະດຸໄດ້ແນວໃດ? ນີ້ເຮັດໃຫ້ພວກເຮົາກັບຄືນໄປບ່ອນ pitfalls ການຄັດເລືອກວັດສະດຸທີ່ໄດ້ກ່າວມາຂ້າງເທິງ.

ເພື່ອຫຼຸດຜ່ອນການສູນເສຍກະແສໄຟຟ້າ, ພວກເຮົາຈໍາເປັນຕ້ອງເພີ່ມຄວາມຕ້ານທານໄຟຟ້າຂອງວັດສະດຸ. ດ້ວຍເຫດນີ້:

• ສະແຕນເລດ 316L ແມ່ນຄ່າໃຊ້ຈ່າຍຕ່ໍາແຕ່ມີຄວາມຍືດຫຍຸ່ນສູງ (ຄວາມຕ້ານທານຕ່ໍາ), ເຮັດໃຫ້ເກີດຄວາມຮ້ອນໃນກະແສໄຟຟ້າທີ່ຮຸນແຮງໃນພະລັງງານສູງ.
• Hastelloy ເປັນທາງເລືອກທີ່ມັກສໍາລັບປັ໊ມຂັບແມ່ເຫຼັກລະດັບສູງບໍ່ພຽງແຕ່ສໍາລັບການຕໍ່ຕ້ານ corrosion ຂອງມັນ, ແຕ່ຍັງທົນທານຕໍ່ໄຟຟ້າທີ່ສູງກວ່າເຫຼັກສະແຕນເລດ, ເຊິ່ງປະສິດທິຜົນສະກັດກັ້ນກະແສໄຟຟ້າແລະຫຼຸດຜ່ອນຄວາມຮ້ອນໃນແຫຼ່ງ.

3. ການບໍາລຸງຮັກສາແລະການເພີ່ມປະສິດທິພາບ: ກຸນແຈເພື່ອຂະຫຍາຍຊີວິດການບໍລິການຂອງແຂນໂດດດ່ຽວ

ໃນຖານະເປັນອົງປະກອບທີ່ສໍາຄັນຂອງປັ໊ມຂັບແມ່ເຫຼັກ, ການບໍາລຸງຮັກສາແລະການເພີ່ມປະສິດທິພາບຂອງແຂນແຍກແມ່ນມີຄວາມຈໍາເປັນເພື່ອຮັບປະກັນການເຮັດວຽກທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວຂອງປັ໊ມ:

• ເລືອກວັດສະດຸທີ່ເຫມາະສົມ: ເລືອກອຸປະກອນການໂດດດ່ຽວທີ່ເຫມາະສົມທີ່ສຸດໂດຍອີງໃສ່ຄຸນສົມບັດ, ອຸນຫະພູມ, ຄວາມກົດດັນຂອງສື່ conveyed ແລະຄວາມຕ້ອງການປະສິດທິພາບ.
• ຮັບປະກັນຄວາມເຢັນທີ່ມີປະສິດຕິຜົນ: ສໍາລັບແຂນແຍກໂລຫະ, ນໍ້າເຢັນທີ່ພຽງພໍ (ໂດຍປົກກະຕິແລ້ວເຄື່ອງສູບນ້ໍາຕົວມັນເອງ) ຕ້ອງໄຫຼຜ່ານດ້ານໃນແລະດ້ານນອກຂອງແຂນແຍກເພື່ອເອົາຄວາມຮ້ອນທີ່ເກີດຈາກກະແສໄຟຟ້າ.
• ຫຼີກເວັ້ນການແລ່ນແຫ້ງ: ປັ໊ມຂັບແມ່ເຫຼັກຖືກຫ້າມຢ່າງເຂັ້ມງວດຈາກການແລ່ນແຫ້ງ, ເພາະວ່າລູກປືນເລື່ອນຢູ່ພາຍໃນແຂນທີ່ໂດດດ່ຽວຮຽກຮ້ອງໃຫ້ມີການຫລໍ່ລື່ນແລະຄວາມເຢັນຈາກຂະຫນາດກາງ; ການແລ່ນແຫ້ງຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຢ່າງໄວວາຕໍ່ລູກປືນແລະແຂນທີ່ໂດດດ່ຽວ.
• ການກວດກາປົກກະຕິແລະການປ່ຽນແທນ: ເຖິງແມ່ນວ່າແຂນທີ່ໂດດດ່ຽວຈະມີອາຍຸການໃຊ້ງານທີ່ຍາວນານ, ພາຍໃຕ້ສະພາບການເຮັດວຽກທີ່ຮຸນແຮງ, ມັນຄວນຈະໄດ້ຮັບການກວດກາເປັນປົກກະຕິສໍາລັບການກັດກ່ອນ, ການສວມໃສ່ຫຼືຮອຍແຕກແລະປ່ຽນໃຫມ່ໃຫ້ທັນເວລາ.
• ປະຕິບັດການຕິດຕາມອຸນຫະພູມ: ການກວດສອບເວລາຈິງຂອງແຂນແຍກທີ່ມີເຊັນເຊີອຸນຫະພູມເປັນມາດຕະການທີ່ມີປະສິດທິພາບເພື່ອປ້ອງກັນຄວາມລົ້ມເຫຼວແລະຍືດອາຍຸຂອງປັ໊ມ.

ສະຫຼຸບ

ແຂນແຍກບໍ່ພຽງແຕ່ເປັນອົງປະກອບຮັບຄວາມກົດດັນຫຼັກຂອງປັ໊ມຂັບແມ່ເຫຼັກເທົ່ານັ້ນ, ແຕ່ຍັງເປັນ "ປ່ອງຢ້ຽມ" ສໍາລັບການຕິດຕາມສຸຂະພາບຂອງເຄື່ອງສູບນ້ໍາ. ໂດຍການສຶກສາຢ່າງເລິກເຊິ່ງກົນໄກການໃຫ້ຄວາມຮ້ອນໃນປະຈຸບັນ eddy ຂອງຕົນແລະຮັບຮອງເອົາວິທີການກວດພົບອຸນຫະພູມວິທະຍາສາດ, ວິສາຫະກິດສາມາດບັນລຸ "ສູນຮົ່ວ" ທີ່ແທ້ຈິງແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງ downtime ບໍ່ໄດ້ວາງແຜນ.
