"ປັ໊ມຂອງພວກເຮົາໄຟໄຫມ້ມໍເຕີອີກເທື່ອຫນຶ່ງ!"
"ໃບເກັບຄ່າໄຟຟ້າສໍາລັບປັ໊ມນ້ໍາແມ່ນສູງທີ່ຫນ້າປະຫລາດໃຈໃນເດືອນນີ້. ພວກເຮົາເລືອກເຄື່ອງສູບນ້ໍາຜິດບໍ?"
"ຫຼັງຈາກການຕິດຕັ້ງປັ໊ມໃຫມ່, ອັດຕາການໄຫຼພຽງແຕ່ບໍ່ສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງການອອກແບບ ... "
ບັນຫາເລື້ອຍໆເຫຼົ່ານີ້ຢູ່ໃນການສະຫນອງນ້ໍາ, ວິສະວະກໍາເຄມີ, HVAC ແລະສາຂາອື່ນໆມັກຈະມາຈາກການອ່ານຜິດຫຼືບໍ່ສົນໃຈ "ຄູ່ມືຄໍາແນະນໍາ" ຫຼັກຂອງປັ໊ມ centrifugal - ເສັ້ນໂຄ້ງການປະຕິບັດ. ເປັນອຸປະກອນຫຼັກທີ່ໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາ, ທຸກໆ 1% ເພີ່ມປະສິດທິພາບຂອງ aສູບ centrifugalສາມາດໝາຍເຖິງການປະຢັດລາຍປີຂອງຫຼາຍສິບພັນ ຫຼືຫຼາຍຮ້ອຍພັນຢວນໃນຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານສໍາລັບໂຄງການຂະຫນາດໃຫຍ່.
ບົດຄວາມນີ້ຈະສອນທ່ານວິທີການຕີຄວາມໂຄ້ງຂອງ pump, ບໍ່ພຽງແຕ່ບອກທ່ານວິທີການອ່ານໃຫ້ເຂົາເຈົ້າ, ແຕ່ຍັງວິທີການນໍາໃຊ້ໃຫ້ເຂົາເຈົ້າເພື່ອເຮັດໃຫ້ການຕັດສິນໃຈການຈັດຊື້ແລະການດໍາເນີນງານແລະບໍາລຸງຮັກສາທີ່ດີທີ່ສຸດ.

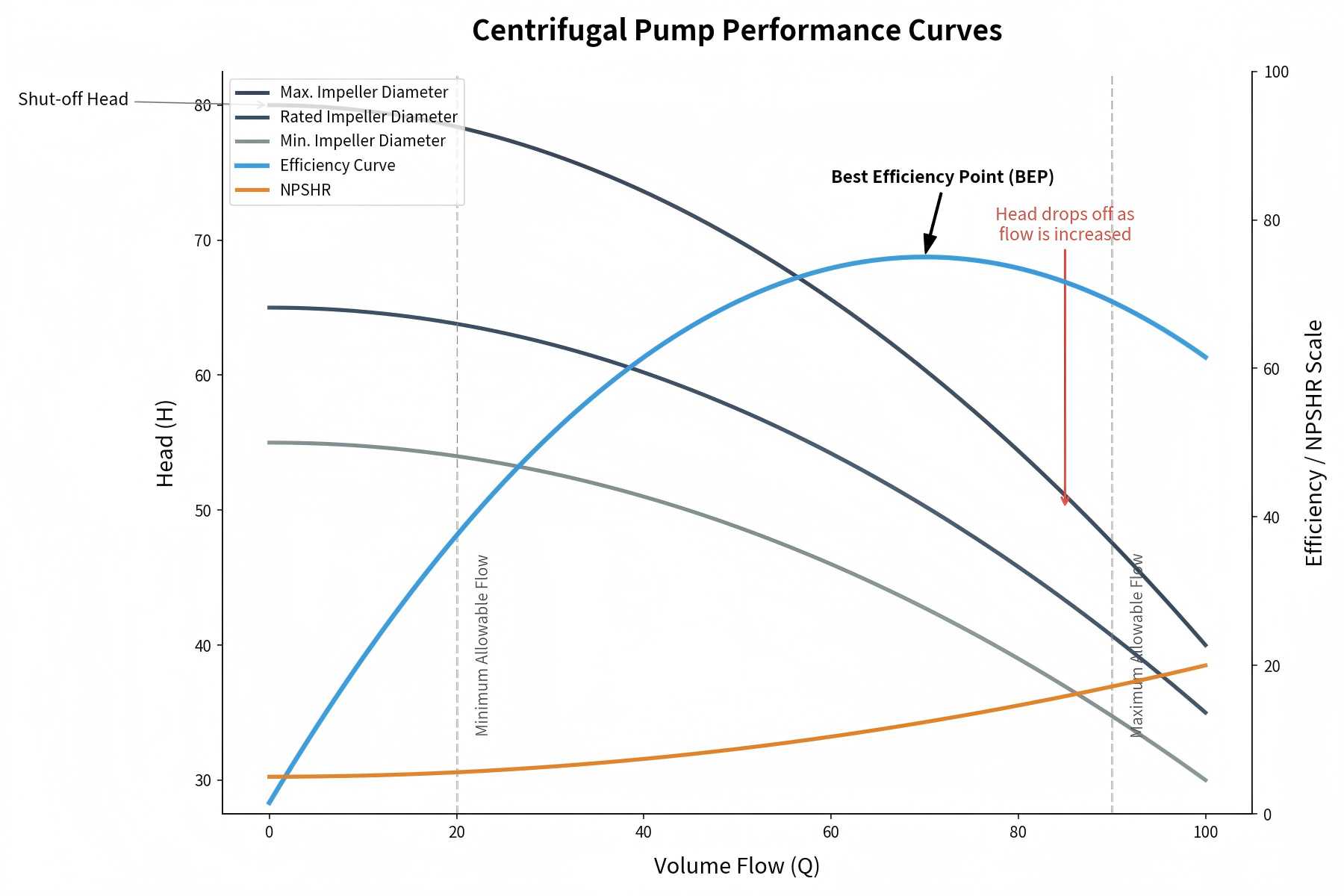

ເສັ້ນໂຄ້ງຫົວໄຫຼ (H-Q Curve) ແມ່ນສ່ວນພື້ນຖານທີ່ສຸດຂອງເສັ້ນໂຄ້ງປັ໊ມ. ມັນສະແດງຄວາມສໍາພັນລະຫວ່າງຫົວຂອງປັ໊ມ (ຄວາມສູງທີ່ປັ໊ມສາມາດຍົກນ້ໍາໄດ້) ແລະອັດຕາການໄຫຼ (ປະລິມານຂອງນ້ໍາທີ່ສົ່ງໂດຍປັ໊ມຕໍ່ຫົວຫນ່ວຍ) ດ້ວຍຄວາມໄວຄົງທີ່. ໂດຍປົກກະຕິ, ຫົວແມ່ນຖືກວາງແຜນຢູ່ໃນແກນຕັ້ງ (ແກນ Y) ແລະອັດຕາການໄຫຼຢູ່ໃນແກນນອນ (ແກນ X).
ການສະຫລຸບທີ່ສໍາຄັນສາມາດດຶງອອກຈາກເສັ້ນໂຄ້ງ H-Q: ເມື່ອອັດຕາການໄຫຼເພີ່ມຂຶ້ນ, ຫົວຄ່ອຍໆຫຼຸດລົງ. ນີ້ແມ່ນຍ້ອນວ່າມີນ້ໍາຫຼາຍຜ່ານທໍ່ impeller ແລະປັ໊ມ, friction ຂອງນ້ໍາແລະ turbulence ພາຍໃນ pump ໄດ້ຮຸນແຮງຂຶ້ນ, ສົ່ງຜົນໃຫ້ຫົວຫຼຸດລົງ. ຕົວຢ່າງ, ປັ໊ມສາມາດສ້າງຫົວ 100 ຟຸດໃນອັດຕາການໄຫຼຂອງ 50 ກາລອນຕໍ່ນາທີ (gpm), ໃນຂະນະທີ່ຫົວຫຼຸດລົງເຖິງ 80 ຟຸດເມື່ອອັດຕາການໄຫຼເພີ່ມຂຶ້ນເຖິງ 75 gpm - ຄວາມສໍາພັນນີ້ແມ່ນເຫັນໄດ້ຊັດເຈນຢູ່ໃນເສັ້ນໂຄ້ງ.
Power-Flow Curve (P-Q Curve) ສະແດງໃຫ້ເຫັນຄວາມສໍາພັນລະຫວ່າງການໃຊ້ພະລັງງານຂອງປັ໊ມແລະອັດຕາການໄຫຼຢູ່ທີ່ຄວາມໄວຄົງທີ່. ການບໍລິໂພກພະລັງງານ (ໃນພະລັງງານແຮງມ້າຫຼືກິໂລວັດ) ແມ່ນ plotted ໃນແກນຕັ້ງ, ແລະອັດຕາການໄຫຼຂອງແກນອອກຕາມລວງນອນ.
ບໍ່ເຫມືອນກັບເສັ້ນໂຄ້ງ H-Q, ເສັ້ນໂຄ້ງ P-Q ສະແດງໃຫ້ເຫັນທ່າອ່ຽງເພີ່ມຂຶ້ນ: ການບໍລິໂພກພະລັງງານເພີ່ມຂຶ້ນເມື່ອອັດຕາການໄຫຼເພີ່ມຂຶ້ນ. ນີ້ແມ່ນຍ້ອນວ່າປັ໊ມຕ້ອງໃຊ້ຄວາມພະຍາຍາມຫຼາຍກວ່າເກົ່າເພື່ອສົ່ງນ້ໍາຫຼາຍແລະເອົາຊະນະຄວາມອິດເມື່ອຍແລະຄວາມປັ່ນປ່ວນຫຼາຍຂຶ້ນ. ການເຂົ້າໃຈເສັ້ນໂຄ້ງນີ້ແມ່ນສໍາຄັນສໍາລັບການເລືອກມໍເຕີປັ໊ມ - ຖ້າມໍເຕີມີຂະຫນາດຫນ້ອຍ, ມັນອາດຈະ overload ພາຍໃຕ້ເງື່ອນໄຂທີ່ມີນ້ໍາສູງ; ຖ້າມີຂະຫນາດໃຫຍ່, ມັນຈະເຮັດໃຫ້ເກີດການສູນເສຍພະລັງງານ.
ເສັ້ນໂຄ້ງປະສິດທິພາບການໄຫຼ (E-Q Curve) ສະທ້ອນເຖິງປະສິດທິພາບຂອງປັ໊ມໃນອັດຕາການໄຫຼທີ່ແຕກຕ່າງກັນ. ປະສິດທິພາບ (ສະແດງອອກເປັນເປີເຊັນ) ຖືກວາງແຜນໄວ້ໃນແກນຕັ້ງ, ແລະອັດຕາການໄຫຼໃນແກນນອນ. ເສັ້ນໂຄ້ງນີ້ແມ່ນສໍາຄັນຕໍ່ການຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານ, ຍ້ອນວ່າມັນສະແດງໃຫ້ເຫັນເຖິງອັດຕາການໄຫຼຂອງປັ໊ມທີ່ເຮັດວຽກທີ່ມີປະສິດທິພາບສູງສຸດ.
ເສັ້ນໂຄ້ງປະສິດທິພາບປົກກະຕິແລ້ວແມ່ນ "ຮູບຊົງພູ": ປະສິດທິພາບເພີ່ມຂຶ້ນເຖິງຈຸດສູງສຸດຍ້ອນວ່າອັດຕາການໄຫຼເພີ່ມຂຶ້ນ, ຫຼັງຈາກນັ້ນຄ່ອຍໆຫຼຸດລົງຍ້ອນວ່າອັດຕາການໄຫຼສືບຕໍ່ເພີ່ມຂຶ້ນ. ຈຸດສູງສຸດຂອງເສັ້ນໂຄ້ງນີ້ເອີ້ນວ່າຈຸດປະສິດທິພາບທີ່ດີທີ່ສຸດ (BEP)—ອະທິບາຍລາຍລະອຽດຂ້າງລຸ່ມນີ້.
ການອ່ານເສັ້ນໂຄ້ງປັ໊ມບໍ່ພຽງແຕ່ເປັນການກໍານົດສາມເສັ້ນໂຄ້ງຍ່ອຍ, ແຕ່ຍັງເຂົ້າໃຈຈຸດຂໍ້ມູນທີ່ສໍາຄັນທີ່ກໍານົດການປະຕິບັດຂອງປັ໊ມ. ຂ້າງລຸ່ມນີ້ແມ່ນອົງປະກອບຫຼັກທີ່ຈະເນັ້ນໃສ່:
ຈຸດປະສິດທິພາບທີ່ດີທີ່ສຸດ (BEP) ແມ່ນການປະສົມປະສານຂອງອັດຕາການໄຫຼແລະຫົວທີ່ປັ໊ມເຮັດວຽກທີ່ມີປະສິດທິພາບສູງສຸດ, ເຊິ່ງຍັງເປັນຈຸດສູງສຸດຂອງເສັ້ນໂຄ້ງ E-Q ແລະຈຸດປະຕິບັດງານທີ່ປະຫຍັດທີ່ສຸດຂອງປັ໊ມ. ເມື່ອເລືອກປັ໊ມ, ໃຫ້ຈັດລໍາດັບຄວາມສໍາຄັນຂອງຕົວແບບທີ່ຈຸດປະຕິບັດງານທີ່ຕ້ອງການ (ອັດຕາການໄຫຼ + ຫົວ) ຂອງລະບົບແມ່ນຢູ່ໃກ້ກັບ BEP ເທົ່າທີ່ເປັນໄປໄດ້.
ການເຮັດວຽກຂອງປັ໊ມຢູ່ໄກຈາກ BEP ເຮັດໃຫ້ເກີດການບໍລິໂພກພະລັງງານເພີ່ມຂຶ້ນ, ເລັ່ງການສວມໃສ່ຂອງ impeller ແລະມໍເຕີ, ແລະຊີວິດການບໍລິການຂອງປັ໊ມສັ້ນລົງ. ຕົວຢ່າງ, ປັ໊ມທີ່ມີ BEP ທີ່ສອດຄ້ອງກັນກັບ 60 gpm ອາດຈະປະສົບກັບການຫຼຸດຜ່ອນປະສິດທິພາບ 20%-30% ແລະຄວາມລົ້ມເຫຼວກ່ອນໄວອັນຄວນເມື່ອປະຕິບັດງານຢູ່ທີ່ 30 gpm (ເຄິ່ງຫນຶ່ງຂອງອັດຕາການໄຫຼ BEP).
ຊ່ວງການເຮັດວຽກ (ຍັງເອີ້ນວ່າຊ່ວງປະສິດທິພາບ) ຫມາຍເຖິງອັດຕາການໄຫຼແລະໄລຍະຫ່າງຂອງຫົວທີ່ປັ໊ມສາມາດເຮັດວຽກໄດ້ຢ່າງປອດໄພໂດຍບໍ່ມີການທໍາລາຍ impeller, ມໍເຕີຫຼືອົງປະກອບອື່ນໆ. ຊ່ວງນີ້ຖືກກໍານົດໂດຍອັດຕາການໄຫຼຕໍ່າສຸດ / ສູງສຸດຂອງປັ໊ມແລະຫົວ, ແລະສາມາດເບິ່ງໄດ້ໂດຍກົງໃນເສັ້ນໂຄ້ງ H-Q.
ຜູ້ຜະລິດປົກກະຕິແລ້ວແນະນໍາໃຫ້ປະຕິບັດການປັ໊ມພາຍໃນ 70% -120% ຂອງ BEP ເພື່ອຮັບປະກັນລະດັບການເຮັດວຽກທີ່ປອດໄພ. ການເຮັດວຽກຢູ່ນອກຂອບເຂດນີ້ອາດຈະເຮັດໃຫ້ເກີດ cavitation, ການສັ່ນສະເທືອນຫຼາຍເກີນໄປ, ເຄື່ອງຈັກ overheating ແລະບັນຫາອື່ນໆ.
ຫົວປິດແມ່ນຫົວສູງສຸດທີ່ປັ໊ມສາມາດຜະລິດຢູ່ທີ່ສູນການໄຫຼ (i.e., ເມື່ອປ່ຽງລະບາຍອາກາດຖືກປິດ), ເຊິ່ງເປັນຈຸດຕັດກັນຂອງເສັ້ນໂຄ້ງ H-Q ແລະແກນຕັ້ງ (ແກນ Y). ການເຂົ້າໃຈຫົວປິດແມ່ນສໍາຄັນສໍາລັບການອອກແບບລະບົບ - ຖ້າຫົວສະຖິດຂອງລະບົບເກີນຫົວປິດຂອງປັ໊ມ, ປັ໊ມຈະບໍ່ສົ່ງນ້ໍາ.
ອັດຕາການໄຫຼສູງສຸດແມ່ນການໄຫຼສູງສຸດທີ່ປັ໊ມສາມາດສົ່ງໄດ້ຢູ່ທີ່ສູນຫົວ (i.e. ບໍ່ມີການຕໍ່ຕ້ານການໄຫຼ), ເຊິ່ງເປັນຈຸດຕັດກັນຂອງເສັ້ນໂຄ້ງ H-Q ແລະແກນອອກຕາມລວງນອນ (X-axis). ຄ່ານີ້ຊ່ວຍໃຫ້ທ່ານກໍານົດວ່າປັ໊ມສາມາດຕອບສະຫນອງຄວາມຕ້ອງການການໄຫຼສູງສຸດຂອງລະບົບໄດ້ບໍ.
Net Positive Suction Head (NPSH) ແມ່ນຕົວກໍານົດທີ່ສໍາຄັນເພື່ອປ້ອງກັນ cavitation - ປະກົດການທໍາລາຍທີ່ຟອງ vapor ປະກອບໃນນ້ໍາເນື່ອງຈາກຄວາມກົດດັນດູດບໍ່ພຽງພໍ, ທໍາລາຍອົງປະກອບຂອງປັ໊ມ. NPSH ແມ່ນຄວາມແຕກຕ່າງລະຫວ່າງຄວາມກົດດັນຂອງນ້ໍາຢູ່ທີ່ດູດປັ໊ມແລະຄວາມດັນຂອງອາຍຂອງນ້ໍາ.
ເສັ້ນໂຄ້ງປັ໊ມສ່ວນໃຫຍ່ປະກອບມີເສັ້ນໂຄ້ງ NPSH, ເຊິ່ງສະແດງໃຫ້ເຫັນເຖິງ NPSH ຕໍາ່ສຸດທີ່ສໍາລັບປັ໊ມເພື່ອດໍາເນີນການໂດຍບໍ່ມີການ cavitation ໃນອັດຕາການໄຫຼທີ່ແຕກຕ່າງກັນ. ເພື່ອຫຼີກເວັ້ນການ cavitation, NPSH ທີ່ມີຢູ່ຂອງລະບົບຈະຕ້ອງຫຼາຍກວ່າ NPSH ທີ່ຕ້ອງການໂດຍປັ໊ມ.
ບໍ່ແມ່ນເສັ້ນໂຄ້ງຂອງປັ໊ມທັງໝົດມີຮູບຮ່າງຄືກັນ—ຮູບຮ່າງຂອງພວກມັນແມ່ນຂຶ້ນກັບການອອກແບບຂອງປັ໊ມ, ແລະຮູບຮ່າງຂອງເສັ້ນໂຄ້ງທີ່ແຕກຕ່າງກັນ ເໝາະກັບສະຖານະການນຳໃຊ້ຕ່າງໆ. ຂ້າງລຸ່ມນີ້ແມ່ນສາມຮູບທໍ່ໂຄ້ງທີ່ພົບເລື້ອຍທີ່ສຸດ:
ເສັ້ນໂຄ້ງທີ່ສູງຊັນຊີ້ໃຫ້ເຫັນວ່າປັ໊ມສາມາດສ້າງຫົວສູງໃນອັດຕາການໄຫຼຕໍ່າ. ປະເພດຂອງເສັ້ນໂຄ້ງນີ້ແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມກົດດັນສູງເຊັ່ນ: ລະບົບການໃຫ້ອາຫານ boiler, ການເຮັດຄວາມສະອາດດ້ວຍຄວາມກົດດັນສູງ, ຫຼືຂະບວນການອຸດສາຫະກໍາທີ່ນ້ໍາຜ່ານທໍ່ບາງໆຫຼືລະບົບຄວາມຕ້ານທານສູງ.
ເສັ້ນໂຄ້ງແປນຫມາຍຄວາມວ່າປັ໊ມສາມາດສະຫນອງການໄຫຼສູງຢູ່ທີ່ຫົວຕ່ໍາ. ມັນເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກຂະຫນາດໃຫຍ່, ທົນທານຕໍ່ຕ່ໍາເຊັ່ນ: ລະບົບຊົນລະປະທານ, towers ຄວາມເຢັນຫຼືລະບົບສະຫນອງນ້ໍາເທດສະບານ.
ເສັ້ນໂຄ້ງທີ່ຫຼຸດລົງຢ່າງໄວວາຊີ້ບອກວ່າປັ໊ມມັກຈະເກີດ cavitation ໃນອັດຕາການໄຫຼຕໍ່າ. ປັ໊ມດັ່ງກ່າວຕ້ອງການ NPSH ທີ່ມີປະສິດຕິພາບສູງກວ່າເພື່ອເຮັດວຽກຢ່າງມີປະສິດທິພາບ, ແລະເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີອັດຕາການໄຫຼທີ່ຫມັ້ນຄົງແລະຄວາມກົດດັນທີ່ພຽງພໍ.
ເພື່ອນໍາໃຊ້ເສັ້ນໂຄ້ງປັ໊ມຢ່າງເຕັມທີ່, ປະຕິບັດຕາມຄໍາແນະນໍາພາກປະຕິບັດເຫຼົ່ານີ້ - ພວກມັນຈະຊ່ວຍໃຫ້ທ່ານເລືອກປັ໊ມທີ່ຖືກຕ້ອງແລະເພີ່ມປະສິດທິພາບຂອງມັນ:
ເພື່ອເລືອກທີ່ຖືກຕ້ອງສູບ centrifugal, ທໍາອິດໃຫ້ຄວາມກະຈ່າງແຈ້ງກ່ຽວກັບຄວາມຕ້ອງການຂອງລະບົບ, ຫຼັງຈາກນັ້ນໃຫ້ກົງກັບຄວາມຕ້ອງການທີ່ມີປະສິດຕິພາບຂອງປັ໊ມໂດຍໃຊ້ໂຄ້ງປັ໊ມ. ຂ້າງລຸ່ມນີ້ແມ່ນຄູ່ມືຂັ້ນຕອນໂດຍຂັ້ນຕອນ:
ຫຼັງຈາກເລືອກປັ໊ມທີ່ຖືກຕ້ອງ, ທ່ານສາມາດເພີ່ມປະສິດທິພາບຂອງມັນໂດຍໃຊ້ເສັ້ນໂຄ້ງຂອງປັ໊ມເພື່ອຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍແລະຍືດອາຍຸການບໍລິການ. ຂ້າງລຸ່ມນີ້ແມ່ນຍຸດທະສາດຫຼັກ:
