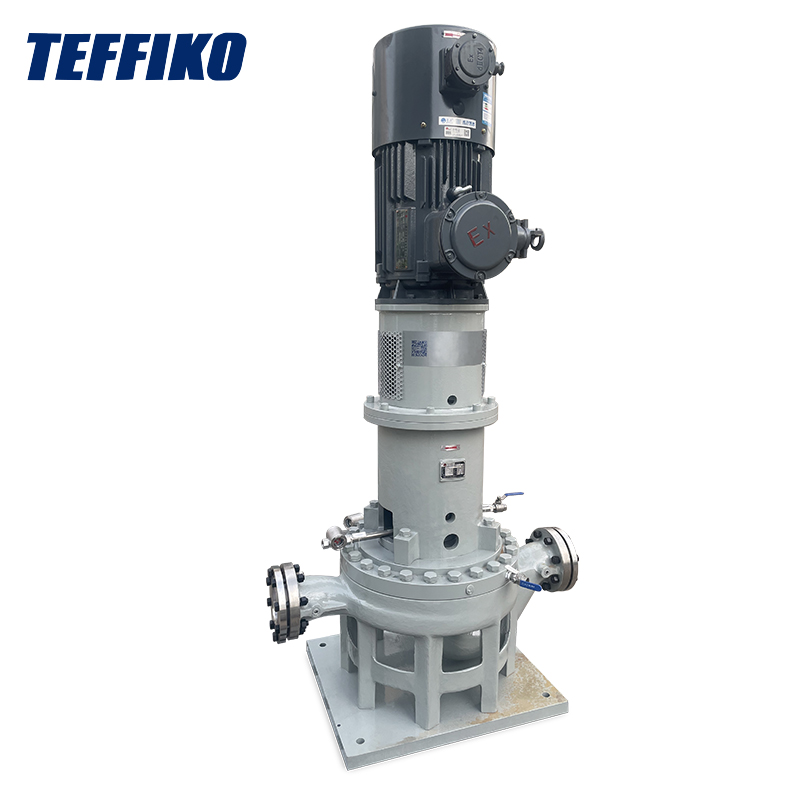

ປັ Oh3 centrifugal: ທາງເລືອກທີ່ສຸດສໍາລັບພື້ນທີ່ຄັບແຄບ

ໄດ້ສູບ oh3 centrifugalໄດ້ປະໄວ້ຄວາມປະທັບໃຈຢ່າງເລິກເຊິ່ງຕໍ່ຂ້ອຍ - ທ່ານສາມາດແນມເຫັນມັນຢູ່ທົ່ວທຸກແຫ່ງ, ຈາກທໍ່ນ້ໍາກັ່ນນ້ໍາມັນແລະລະບົບທໍ່ນ້ໍາມັນທີ່ແອອັດກັບທໍ່ໄຟຟ້າທີ່ມີຄວາມດັນສູງ. ສິ່ງທີ່ກໍານົດມັນນອກຈາກຮູບແບບຈັກສູບນ້ໍາອື່ນໆແມ່ນມີຄຸນລັກສະນະທີ່ຫນ້າເຊື່ອຖືແລະທົນທານເຊິ່ງຊ່ວຍປະຢັດກັບອຸນຫະພູມທີ່ງ່າຍດາຍ, ແລະມີຄວາມກົດດັນສູງ, ແລະສື່ມວນຊົນທີ່ມີຄວາມຍືດຍຸ່ນ. ມັນຄ້າຍຄືວ່າມັນຖືກອອກແບບໂດຍສະເພາະເພື່ອແກ້ໄຂບັນຫາທີ່ຫຼອກລວງທີ່ສຸດໃນການຕັ້ງຄ່າອຸດສາຫະກໍາ. ຂ້າງລຸ່ມນີ້, ຂ້າພະເຈົ້າຈະທໍາລາຍສ່ວນປະກອບຫຼັກຂອງຕົນ, ຫຼັກການໃນການເຮັດວຽກຕົວຈິງ, ແລະການອອກແບບເຫຼົ່ານີ້ປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກຂອງໂຮງງານທີ່ແທ້ຈິງ.

I. ສ່ວນປະກອບໂຄງສ້າງຫຼັກ

ການປະຕິບັດຂອງ OH3 ແມ່ນບໍ່ມີການສົນທະນາທີ່ເປົ່າຫວ່າງ - ທຸກໆສ່ວນປະກອບແມ່ນເຄື່ອງຈັກທີ່ຖືກກໍານົດເພື່ອແນໃສ່ຈຸດເຈັບເປັນອຸດສະຫະກໍາ. ໃຫ້ທໍາລາຍພວກມັນລົງຫນຶ່ງຄັ້ງ:

1.1 ວົງເລັບເກຍແບບແນວຕັ້ງແນວຕັ້ງ

ບໍ່ຄືກັບເຄື່ອງຈັກແນວນອນຄື OH1, ເຊິ່ງປະສົມປະສານກັບທີ່ພັກອາໄສທີ່ມີການຮັບຜິດຊອບຂອງຮ່າງກາຍ, Oh Oh3 ຮັບຮອງເອົາວົງເລັບ ການອອກແບບນີ້ແມ່ນບັນຫາການສໍາຫຼວດປະຕິວັດສໍາລັບສະຖານະການອຸດສາຫະກໍາ:

• ຄວາມສາມາດໃນການໂຫຼດຂອງ TOER-TER-BRAIN ແມ່ນເຮັດດ້ວຍເຫຼັກທີ່ມີຫນ້າທີ່ຫນັກຫຼືມີທາດເຫຼັກທີ່ມີຫນ້າທີ່, ມີຄວາມຫນາຕ່ໍາຂອງ 15 ມມ, ມີມາດຕະຖານຂອງ API 610. ຂ້າພະເຈົ້າບໍ່ເຄີຍເຫັນວ່າມັນທົນທຸກທໍລະມານຈາກ shaft misalignment ເນື່ອງຈາກການຂະຫຍາຍຕົວຢ່າງ, ການຫົດຕົວ, ຫຼືການສັ່ນສະເທືອນ - ສະຖຽນລະພາບຂອງມັນແມ່ນມີຄວາມຫມັ້ນຄົງ.
• ການບໍາລຸງຮັກສາທີ່ບໍ່ມີຄວາມພະຍາຍາມ: ມັນເປັນ "back-to-back-back-roller rollow ສອງແຖວທີ່ກໍານົດໄວ້ພາຍໃນ, ເຊິ່ງສາມາດຕ້ານທານກັບທັງເພົາທີ່ຫນ້າລັງກຽດແລະມີ. ສິ່ງທີ່ສໍາຄັນທີ່ສຸດ, ມັນບໍ່ຈໍາເປັນຕ້ອງຖອດທໍ່ຂາເຂົ້າແລະຂາອອກ; ທ່ານພຽງແຕ່ຕ້ອງການເອົາວົງເລັບທີ່ມີຄ່າອອກຈາກດ້ານເທິງເພື່ອກວດກາແລະສ້ອມແປງ, ຫຼຸດຜ່ອນເວລາຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ.

1.2 ເຄື່ອງພົ່ນຂັ້ນຕອນດຽວແລະກະເປົາສອງເທົ່າ

ການປະສົມປະສານຂອງເຄື່ອງຫມາຍແລະ volute ແມ່ນການແຂ່ງຂັນທີ່ສົມບູນແບບ, ທີ່ດີທີ່ສຸດໂດຍຜ່ານແບບເຄື່ອນໄຫວຂອງການລວບລວມຂໍ້ມູນຄອມພິວເຕີ້ (CFD). ທຸກແບບທີ່ມີເສັ້ນຜ່າສູນກາງ≥ DN80 ມາມາດຕະຖານເທົ່າກັບ volute ສອງເທົ່າ - ການດັດແປງຂະຫນາດນ້ອຍນີ້ມີປະສິດທິພາບແລະຄວາມຫມັ້ນຄົງສອງເທົ່ານີ້:

• ເຄື່ອງຫມາຍການອອກແບບທີ່ແຂງແຮງແລະມີປະສິດຕິພາບສູງທີ່ສຸດ: ມີຢູ່ໃນສະແຕນເລດຫຼືປະດັບປະດາ, ມັນໃຫ້ຄວາມຕ້ານທານດ້ານການກັດທາງ Greroson. ແຜ່ນໃບຄ້າຍຄືດ້ານຫຼັງ - ໂຄ້ງຫຼຸດລົງຫຼຸດຜ່ອນຄວາມວຸ້ນວາຍຂອງນ້ໍາ, ເຮັດໃຫ້ມີປະສິດທິພາບການໂອນພະລັງງານທີ່ຫນ້າປະຫຼາດໃຈ. ມັນມີການສ້ອມແຊມພຽງແຕ່ສົ້ນຫນຶ່ງຂອງກະປ pump ອງທີ່ມີແກ່ນລັອກລັອກແລະຈະບໍ່ປະສົບກັບການເຄື່ອນໄຫວຂອງ Axial ໃນລະຫວ່າງການບໍາລຸງຮັກສາ, ແລະມັນຄົງຢູ່ພາຍໃຕ້ການນໍາໃຊ້ຄວາມຮຸນແຮງສູງ.
• ຈຸດສຸມ volute Double ແກ້ໄຂຈຸດທີ່ເຮັດໃຫ້: volutes ດຽວສໍາລັບທໍາມະດາທີ່ເຮັດໃຫ້ກໍາລັງທີ່ບໍ່ສົມດຸນພາຍໃຕ້ສະພາບການໄຫຼທີ່ມີກະແສໄຟຟ້າສູງ, ເຊິ່ງນຸ່ງເສື້ອແລະແບກຫາບໄປຕາມເວລາ. ເຖິງຢ່າງໃດກໍ່ຕາມ, ຄວາມສະຫຼາດຂອງ OH3 ຂອງ OH3 ຈະເປັນສອງເສັ້ນທາງຜ່ານຊ່ອງທາງການໄຫຼວຽນຂອງ Symmetric, ການຫຼຸດລົງຂອງກໍາລັງ radial ແລະປະສົບການຂອງຂ້ອຍ, ສາມາດຂະຫຍາຍຊີວິດການບໍລິການຂອງປັ and ອບນ້ໍາໄດ້ຫລາຍປີ.

1.3 API 682 ລະບົບປະທັບຕາ 682

ການຮົ່ວໄຫຼແມ່ນໄພອັນຕະລາຍທີ່ຮ້າຍແຮງໃນເວລາທີ່ຂົນສົ່ງຄວາມກົດດັນສູງ, ເປັນສານພິດ, ຫຼືລະບົບປະທັບໃຈທີ່ສູງ - ແຕ່ລະບົບປະທັບຕາຂອງ OH3 ກໍານົດຄວາມກັງວົນຂອງ OH3 ໃຫ້ຫມົດກໍານົດ:

• ການຕັ້ງຄ່າຂັ້ນພື້ນຖານທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້: ມີມາດຕະຖານທີ່ມີປະທັບຕາກົນຈັກດຽວ, ເຊິ່ງມີໃບຫນ້າປະທັບຕາຂອງຊິລິໂຄນ. ເຖິງແມ່ນວ່າບໍ່ແມ່ນຄວາມນິຍົມ, ມັນພຽງພໍສໍາລັບສື່ທີ່ບໍ່ເປັນອັນຕະລາຍ. ຂ້າພະເຈົ້າໄດ້ດໍາເນີນການມັນຢ່າງຕໍ່ເນື່ອງເປັນເວລາຫລາຍເດືອນໂດຍບໍ່ມີບັນຫາການຮົ່ວໄຫຼໃດໆ.
• ຕົວເລືອກການຍົກລະດັບທີ່ມີເປົ້າຫມາຍທີ່ມີເປົ້າຫມາຍສູງ: ສໍາລັບການຂົນສົ່ງສື່ສານທີ່ເປັນພິດຫຼືມີການບໍາບັດໃຫ້ເປັນລະບົບນ້ໍາທີ່ມີຄວາມໂດດເດັ່ນ, ຄວບຄຸມການຮົ່ວໄຫລຂອງປະທັບຕາ 20ml / H ຂອງປະທັບຕາ. ຂອບໃບຄວາມປອດໄພດັ່ງກ່າວແມ່ນຮັບປະກັນຄວາມຫມັ້ນໃຈໃນເວລາຈັດການກັບສານອັນຕະລາຍ.

1.4 ການອອກແບບການເຊື່ອມຕໍ່ໂດຍກົງແນວຕັ້ງ

ການອອກແບບ "ທໍ່ໂດຍກົງ" ການອອກແບບແມ່ນ Lifesaver ສໍາລັບສະຖານທີ່ໃກ້ໆແລະຄວາມຕ້ອງການດ້ານພະລັງງານ. ການຕິດເຊື້ອຂອງ Inlet ແລະ Oetlet ແມ່ນສອດຄ່ອງກັບເສັ້ນສູນກາງທໍ່, ກໍາຈັດຖານຂໍ້ມູນເພີ່ມເຕີມ, ແລະຂໍ້ໄດ້ປຽບແມ່ນເຫັນໄດ້ຈາກມື້ທໍາອິດຂອງການນໍາໃຊ້:

• ການນໍາໃຊ້ພື້ນທີ່ພິເສດ: ຮູບແບບ DN200 ມີລະດັບຄວາມສູງຂອງປ້ໍານ້ໍາພຽງແຕ່ 1.0-1,5 ແມັດ, ຫຼຸດຜ່ອນພື້ນທີ່ຂອງພື້ນເຮືອນໂດຍ 60% ທຽບໃສ່ເຄື່ອງສູບນ້ໍາທີ່ມີຂະຫນາດດຽວກັນ. ປະໂຫຍດນີ້ແມ່ນສິ່ງທີ່ສໍາຄັນສໍາຄັນໃນເວທີທີ່ຢູ່ນອກໄລຍະເວລາຫລືເຄື່ອງປັບປຸງໃຫມ່ທີ່ແອອັດ - ມັນສາມາດຕິດຕັ້ງຢູ່ໃນສະຖານທີ່ທີ່ບໍ່ສາມາດເຂົ້າເຖິງໄດ້ງ່າຍ.
• ຜົນກະທົບທີ່ປະຫຍັດທີ່ສໍາຄັນ: Elbows ທໍ່ຫນ້ອຍລົງຫຼຸດຜ່ອນການສູນເສຍຄວາມກົດດັນ, ແລະການນໍາໃຊ້ໄລຍະຍາວສາມາດຫຼຸດການບໍລິໂພກພະລັງງານຂອງລະບົບທັງຫມົດໂດຍ 5% -8%. ໃນຂະນະທີ່ເງິນຝາກປະຢັດຕົ້ນທຶນໃນເບື້ອງຕົ້ນບໍ່ສໍາຄັນ, ພວກມັນຈະເພີ່ມຂື້ນໃນໄລຍະເວລາ, ເຮັດໃຫ້ມັນແປກໃຈສໍາລັບຜູ້ຈັດການໂຮງງານທີ່ສຸມໃສ່ຄ່າໃຊ້ຈ່າຍ.

II. ຫຼັກການວຽກລະອຽດ

ຢູ່ທີ່ຫຼັກຂອງມັນ, OH3 ດໍາເນີນງານໂດຍອີງໃສ່ກໍາລັງສູນກາງ, ແຕ່ທຸກໆການເຊື່ອມຕໍ່ຂອງການຂົນສົ່ງນ້ໍາໄດ້ຖືກປັບປຸງເພື່ອຕອບສະຫນອງຄວາມກົດດັນສູງແລະສະຖຽນລະພາບສູງ. ຂ້າພະເຈົ້າຈະທໍາລາຍມັນລົງເປັນບາດກ້າວໃນພາສາທໍາມະດາ:

ຂັ້ນຕອນທີ 1: ການດູດນ້ໍາ

ທາດແຫຼວເຂົ້າໄປໃນປັ and ອງໂດຍຜ່ານການໃສ່ກ້ອງທີ່ເຊື່ອມຕໍ່ໂດຍກົງ. ການຈັດລຽນຢ່າງຊັດເຈນລະຫວ່າງ flange ແລະທໍ່ສົ່ງເສີມການໄຫຼວຽນຂອງແຫຼວ (ບໍ່ມີຄວາມວຸ້ນວາຍທີ່ສັບສົນ), ແລະຝາຜະຫນັງທີ່ມີຄວາມສັບສົນ), ແລະຊ່ອງທາງ Inlet ນີ້ຮັບປະກັນວ່ານ້ໍາໄຫຼເປັນເອກະພາບກັບຜູ້ທີ່ບໍ່ມີຕົວຕົນ - ຂ້າພະເຈົ້າໄດ້ສັງເກດເຫັນວ່າມັນບໍ່ຄ່ອຍຈະມີປະສົບການ cavitation, ເປັນບັນຫາທົ່ວໄປກັບຈັກສູບນ້ໍາທີ່ມີລາຄາຖືກກວ່າ.

ຂັ້ນຕອນທີ 2: ການໂອນເງິນພະລັງງານໂດຍຜູ້ທີ່ກະຕຸ້ນ

ມໍເຕີຂັບລົດເຂັນເພື່ອຫມຸນຜ່ານການໃຊ້ຄູ່ທີ່ມີຄວາມຍືດຫຍຸ່ນ, ເຊິ່ງກໍ່ໃຫ້ເກີດເຄື່ອງປັ່ນປ່ວນທີ່ຈະແລ່ນດ້ວຍຄວາມໄວສູງ 1450-2900 RPM. ຜົນບັງຄັບໃຊ້ Centrifugal ຍູ້ນ້ໍາອອກຈາກໃຈກາງຂອງເຄື່ອງຫມາຍໃສ່ແຄມຂອງ, ແລະເປັນນ້ໍາທີ່ໄຫຼຜ່ານໃບໂຄ້ງດ້ານຫຼັງ, ທັງຄວາມກົດດັນຂອງຄວາມໄວແລະຄວາມກົດດັນພ້ອມກັນ. ຂັ້ນຕອນນີ້ແມ່ນການເຊື່ອມຕໍ່ຫຼັກໃນການປ່ຽນພະລັງງານກົນຈັກຂອງມໍເຕີ້ເຂົ້າໃນພະລັງງານນ້ໍາ, ແລະມັນແມ່ນກຸນແຈຂອງການເຮັດວຽກຂອງປ້ໍາ.

ຂັ້ນຕອນທີ 3: ການແປງຄວາມກົດດັນໃນ volute ສອງເທົ່າ

ນ້ໍາທີ່ມີຄວາມໄວສູງແລ້ວເຂົ້າສູ່ສະຖິຕິ volute ສອງເທົ່າ. ພື້ນທີ່ຂ້າມສ່ວນຂອງຊ່ອງຫວ່າງຂອງກະດູກສັນຫຼັງຂອງ volute ຄ່ອຍໆຂະຫຍາຍ, ເຮັດໃຫ້ນ້ໍາຊ້າລົງແລະປ່ຽນເປັນພະລັງງານທີ່ມີຄວາມກົດດັນສ່ວນໃຫຍ່ (ຂະບວນການທີ່ເອີ້ນວ່າ "ການແຜ່ກະຈາຍ"). ການອອກແບບທີ່ສົມມາດເຮັດໃຫ້ຮັບປະກັນການແຈກຢາຍຄວາມກົດດັນທີ່ເປັນເອກະພາບ, ຊົດເຊີຍກໍາລັງທີ່ຫນ້າລັງສີແລະການຮັກສາປ ing ອບອັບອອກແບບລຽບໆ - ເຖິງແມ່ນວ່າຈະບໍ່ມີເຄື່ອງຈັກ.

ຂັ້ນຕອນທີ 4: ການປະທັບຕາແລະນ້ໍາມັນໄຫຼ

ກ່ອນທີ່ຈະຖືກປົດອອກຈາກກະດານຂາອອກ, ນ້ໍາຈະຜ່ານລະບົບປະທັບຕາກົນຈັກ. ພາຍໃຕ້ການປະຕິບັດງານຂອງລະດູໃບໄມ້ປົ່ງ, ຊຸດປະທັບຕາແລະການຫມູນວຽນແຫວນພໍດີ, ປະກອບເຂົ້າກັນແຫນ້ນ, ປະກອບເປັນອຸປະສັກທີ່ແຫນ້ນ. ເຖິງແມ່ນວ່າໃນເວລາທີ່ຂົນສົ່ງສື່ຄວາມດັນສູງ, ຂ້ອຍບໍ່ເຄີຍພົບກັບບັນຫາການຮົ່ວໄຫຼ. ສຸດທ້າຍ, ນ້ໍາທີ່ຖືກກົດດັນເຂົ້າໄປໃນທໍ່ສົ່ງລຸ່ມເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງຂະບວນການຕໍ່ໆໄປ.

ຂັ້ນຕອນທີ 5: ການສະຫນັບສະຫນູນທີ່ຫມັ້ນຄົງຂອງລະບົບຫມີແລະລະບົບ Shaft

ໃນລະຫວ່າງການປະຕິບັດງານປ້ໍານ້ໍາ, ວົງແຫວນທີ່ມີຮູບຊົງໃນວົງເລັບ ລະບົບການຫລໍ່ຫລອມທີ່ມີການກໍ່ສ້າງເຮັດໃຫ້ມີການຮັບຜິດຊອບເຢັນລົງ - ຂ້ອຍໄດ້ເຫັນວ່າມັນປະຕິບັດງານຢູ່ທີ່ 425 ° C ໂດຍບໍ່ມີຄວາມຮ້ອນເກີນໄປ. ນອກຈາກນັ້ນ, ມັນຮຽກຮ້ອງໃຫ້ມີການບໍາລຸງຮັກສາຫນ້ອຍທີ່ສຸດ; ທ່ານພຽງແຕ່ຕ້ອງການກວດສອບລະດັບທີ່ເປັນນໍ້າມັນໃນລະຫວ່າງການກວດກາເປັນປະຈໍາ.

III. ທຽບກັບຈັກສູບນ້ໍາເຄື່ອງອື່ນໂອ້ຍ

ເພື່ອສະແດງຄວາມໄດ້ປຽບຂອງ OHI3, ພວກເຮົາປຽບທຽບກັບສອງສູບນ້ໍາຊຸດອື່ນໆທີ່ມີໂອ້ຍ (OH1 ແລະ OH2) ພາຍໃຕ້ມາດຕະຖານ API 610:

ສະຫຼຸບ

ຈາກປະສົບການສ່ວນຕົວ, ຂ້າພະເຈົ້າສາມາດເວົ້າໄດ້ຢ່າງຫມັ້ນໃຈວ່າແມ່ນຜະລິດຕະພັນທີ່ແກ່ແລ້ວປະຕິບັດຕາມມາດຕະຖານ API 610 ແຕ່ຍັງເປັນການສະທ້ອນເຖິງຄວາມຫນ້າເຊື່ອຖືຂອງ teffiko. ມັນບໍ່ມີຄຸນລັກສະນະທີ່ມີຄວາມນິຍົມຫລືບໍ່ມີປະໂຫຍດຫຍັງໃນຈຸດປະສົງທີ່ໃຊ້ໄດ້, ການແກ້ໄຂບັນຫາເຊັ່ນ: ການປະຢັດພື້ນທີ່, ການຮັກສາງ່າຍ, ແລະການປ້ອງກັນການຮົ່ວໄຫລ.

ຍອມຮັບຢ່າງຈິງ, ມັນບໍ່ແມ່ນທາງເລືອກທີ່ຖືກທີ່ສຸດໃນຕະຫຼາດ, ແລະຂ້ອຍໄດ້ພົບເຫັນວົງເລັບທີ່ມີຮູບແບບໂມເລກຸນແມ່ນຫນັກແທ້. ເຖິງຢ່າງໃດກໍ່ຕາມ, ຄວາມຫນ້າເຊື່ອຖືຂອງມັນແມ່ນຫຼາຍກ່ວາພຽງພໍທີ່ຈະຊົດເຊີຍຄ່າໃຊ້ຈ່າຍໃນການລົງທືນໃນເບື້ອງຕົ້ນ. Teffiko ບໍ່ພຽງແຕ່ຂາຍອຸປະກອນ - ພວກເຂົາໃຫ້ຄໍາແນະນໍາການຄັດເລືອກທີ່ເປັນມືອາຊີບແລະການສະຫນັບສະຫນູນດ້ານຊີວິດແບບເຕັມຮູບແບບ. ຂ້າພະເຈົ້າໄດ້ປຶກສາຫາລືກັບທີມງານຂອງພວກເຂົາຫຼາຍໆຄັ້ງດ້ວຍຄໍາຖາມແລະໄດ້ຮັບຄໍາຕອບທີ່ວ່ອງໄວ. ຮູບແບບການຮ່ວມມືນີ້ເຮັດໃຫ້ໂຮງງານເພື່ອດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງແລະລຽບງ່າຍ.
