ວິທີການອ່ານປະເພດເຄື່ອງຈັກ DIECROM: ເປັນຄູ່ມືຂັ້ນຕອນ

ⅰ..

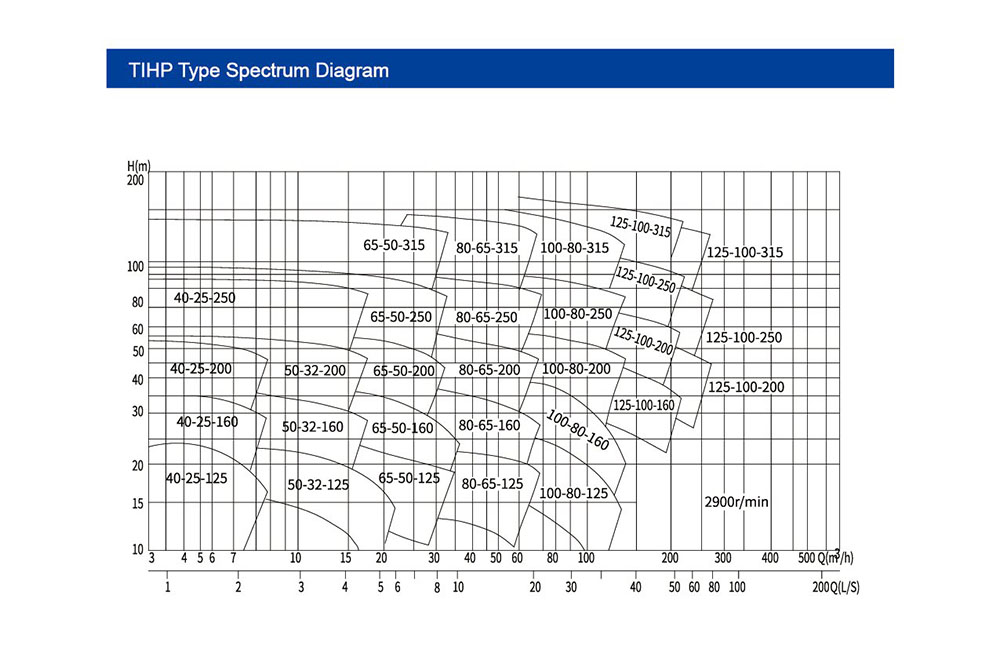

1. ການຕີຄວາມຫມາຍຂອງ Axes

• ແກນອອກຕາມລວງນອນ (x-axis): ສະແດງໃຫ້ເຫັນອັດຕາການໄຫຼ (Q) ໃນແມັດກ້ອນຕໍ່ຊົ່ວໂມງ (m³ / h), ເພີ່ມຂື້ນຈາກຊ້າຍຫາຂວາ.
• ແກນຕັ້ງ (y-axis): ເປັນຕົວແທນຂອງຫົວ (h) ໃນແມັດ (m), ເພີ່ມຂື້ນຈາກລຸ່ມຫາລຸ່ມຫາດ້ານລຸ່ມ.

ⅱ. ເສັ້ນໂຄ້ງແລະເຂດ

ແຜນວາດປະກອບມີເສັ້ນໂຄ້ງແລະເຂດທີ່ຫຼາກຫຼາຍ, ແຕ່ລະຕົວແທນເປັນຕົວແບບປັ itement ມສະເພາະ. ຍົກຕົວຢ່າງ, "40-25-125" ແລະ "50-32-160" "ຫມາຍເຖິງຕົວແບບປັ esem ອງທີ່ແຕກຕ່າງກັນ.

• ຈຸດທີ່ຢູ່ໃນເສັ້ນໂຄ້ງ: ແຕ່ລະຈຸດທີ່ຢູ່ໃນເສັ້ນໂຄ້ງສະແດງເຖິງມູນຄ່າຫົວຂອງຕົວແບບໃນອັດຕາການໄຫຼສະເພາະ. ຍົກຕົວຢ່າງ, ພາຍໃນເຂດ "40-25-125", ຊຸດຂອງຈຸດໆສະແດງໃຫ້ເຫັນຫົວໃນອັດຕາການໄຫຼເຂົ້າຕ່າງໆສໍາລັບຕົວແບບນີ້.

ⅲ. ຂັ້ນຕອນທີ່ສໍາຄັນ: ຈຸດທີ່ເຮັດວຽກແລະການຄັດເລືອກ

1. ກໍານົດຕົວກໍານົດການທີ່ຕ້ອງການ: ຊີ້ແຈງອັດຕາການອອກແບບ (Q₀) ແລະຫົວອອກແບບ (h₀). ຍົກຕົວຢ່າງ, ໂຮງງານຕ້ອງການຈັກສູບນ້ໍາໃນການຂົນສົ່ງ 100 m³ / h ທີ່ 80 ມ.
2. ຊອກຫາຈຸດເຮັດວຽກ: ຊອກຫາq₀ໃສ່ແກນ x ແລະh₀ໃນແກນ y; ການຕັດກັນຂອງພວກເຂົາແມ່ນຈຸດທີ່ເຮັດວຽກ. ຖ້າຫາກວ່າຈຸດທີ່ຕົກຢູ່ໃນເຂດ polygonal ຂອງຕົວແບບ, ຮູບແບບການທາງດ້ານທິດສະດີຕອບສະຫນອງຄວາມຮຽກຮ້ອງຕ້ອງການ.
3. ສະບັບ: ສໍາລັບ q = 80 m³ / h ແລະ h = 80 m, ກວດເບິ່ງວ່າຈຸດທີ່ຢູ່ໃນເຂດທີ່ຄ້າຍຄືກັນກັບ "100-80-250" ເພື່ອປະເມີນຄວາມເຫມາະສົມ.

ບຸລິມະສິດເຂດທີ່ມີປະສິດຕິພາບສູງ: ຖ້າເຂດທີ່ມີປະສິດຕິພາບສູງຂື້ນເສັ້ນໂຄ້ງຫຼືຮົ່ມ (ຫມາຍໃນບາງແຜນວາດ), ມັນຈະສະແດງເຖິງລະດັບປະສິດທິພາບສູງ (ປະສິດທິພາບສູງ≥80%). ເລືອກຮູບແບບທີ່ຈຸດເຮັດວຽກຕົກຢູ່ໃນເຂດນີ້ສໍາລັບການປະຫຍັດພະລັງງານທີ່ດີທີ່ສຸດ.

ⅳ. ຄວາມໄວຫມູນວຽນແລະຂໍ້ມູນເພີ່ມເຕີມ

ການສັງເກດເຫັນ "2900 r / ນາທີ" ຢູ່ແຈເບື້ອງລຸ່ມຂວາຫມາຍເຖິງຄວາມໄວທີ່ໄດ້ຮັບການຕີລາຄາຂອງຈັກສູບນ້ໍາໃນເຄື່ອງຈັກທີ່ໃຊ້ໃນມາດຕະຖານ). ສໍາລັບຄວາມໄວທີ່ແຕກຕ່າງກັນ (E.g. , 1450 r / min), ໃຊ້ກົດຫມາຍຄວາມຄ້າຍຄືກັນເພື່ອປ່ຽນປະສິດທິພາບ:

• ອັດຕາການໄຫຼແມ່ນອັດຕາສ່ວນກັບຄວາມໄວ.
• ຫົວແມ່ນສັດສ່ວນກັບມົນທົນຂອງຄວາມໄວ.

ⅴ. ມີເຫດຜົນການຄັດເລືອກດ່ວນ

1. ກໍານົດຄວາມຕ້ອງການ Q ແລະ H, ຫຼັງຈາກນັ້ນຊອກຫາເຂດຕົວແບບທີ່ສອດຄ້ອງກັນ.
2. ຈັດລໍາດັບຄວາມສໍາຄັນກັບຈຸດທີ່ເຮັດວຽກຢູ່ໃກ້ສູນເຂດ (ເຂດທີ່ມີປະສິດຕິພາບສູງ).
3. ສັງເກດເສັ້ນຜ່າສູນກາງຂອງ Inlet / ທາງອອກຂອງຕົວແບບ (E.g. , 40, 50 ມມ) ເພື່ອຮັບປະກັນຄວາມເຂົ້າກັນໄດ້ກັບທໍ່ສົ່ງສະຖານທີ່.

ⅵ. ກ່ຽວກັບຈັກສູບນ້ໍາ teffiko

ສະຫລຸບລວມແລ້ວ, ປະເພດປ້ໍາລະຫັດ Pump Pump Xp ລຸ້ນທີ 5 ຂອງ Teffiko. ທ່ານສາມາດເລືອກແບບຈໍາລອງໄດ້ໄວໂດຍການກໍານົດການທີ່ກົງກັບເຂດຕ່າງໆ. ສໍາລັບຄໍາຖາມກ່ຽວກັບການຕີຄວາມຊົມເຊີຍ, ການແກ້ໄຂສະພາບການເຮັດວຽກ, ຫຼືວິທີແກ້ໄຂທີ່ກໍານົດເອງ, ການແຂ່ງຂັນດ້ານວິຊາການຂອງ Teffiko ໃຫ້ການແນະນໍາການຄັດເລືອກທີ່ຊັດເຈນ, ແລະການສະຫນັບສະຫນູນການຕິດຕັ້ງ. ຢ້ຽມຢາມທີ່ ທີ່ www.teffiko.comຫຼືອີເມລsales@teffiko.comເພື່ອເພີ່ມປະສິດທິພາບການຂົນສົ່ງນ້ໍາອຸດສະຫະກໍາອຸດສາຫະກໍາ.
