ຄໍາອະທິບາຍລາຍລະອຽດຂອງ Screw Pumps

ຫຼັກການການເຮັດວຽກແລະການປະຕິບັດການປະຕິບັດ

ປັ໊ມ Screwເປັນໜຶ່ງໃນເທັກໂນໂລຍີປ້ຳການເຄື່ອນທີ່ທາງບວກທີ່ເກົ່າແກ່ທີ່ສຸດ ແລະເຊື່ອຖືໄດ້ທີ່ສຸດໃນຂະແໜງການຈັດການນ້ຳຂອງອຸດສາຫະກຳ. ຜະລິດຕະພັນເຕັມຮູບແບບຂອງພວກເຂົາ, ລວມທັງ screws ດຽວ, twin-screw, ແລະ triple-screw pump, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນນ້ໍາມັນແລະອາຍແກັສ, ເຄມີ, ທະເລ, ແລະອຸດສາຫະກໍາອື່ນໆ. ປັ໊ມເຫຼົ່ານີ້ໄດ້ຮັບການຍອມຮັບຂອງລູກຄ້າທົ່ວໂລກສໍາລັບການປະຕິບັດທີ່ເຊື່ອຖືໄດ້ແລະການແກ້ໄຂທີ່ກໍາຫນົດເອງ. ເຖິງວ່າຈະມີໂຄງສ້າງທີ່ງ່າຍດາຍ, ວິສະວະກອນຫຼາຍຄົນຂາດຄວາມເຂົ້າໃຈຢ່າງລະອຽດກ່ຽວກັບຫຼັກການການເຮັດວຽກແລະຄໍາຮ້ອງສະຫມັກການຄັດເລືອກ. ບົດ​ຄວາມ​ນີ້​ໃຫ້​ຄໍາ​ອະ​ທິ​ບາຍ​ລະ​ອຽດ​ໂດຍ​ອີງ​ໃສ່​TEFFIKOການປະຕິບັດດ້ານວິສະວະກໍາເພື່ອສະຫນັບສະຫນູນການຕັດສິນໃຈເລືອກອຸປະກອນແລະເພີ່ມປະສິດທິພາບທີ່ດີທີ່ສຸດຂອງປັ໊ມສະກູ.

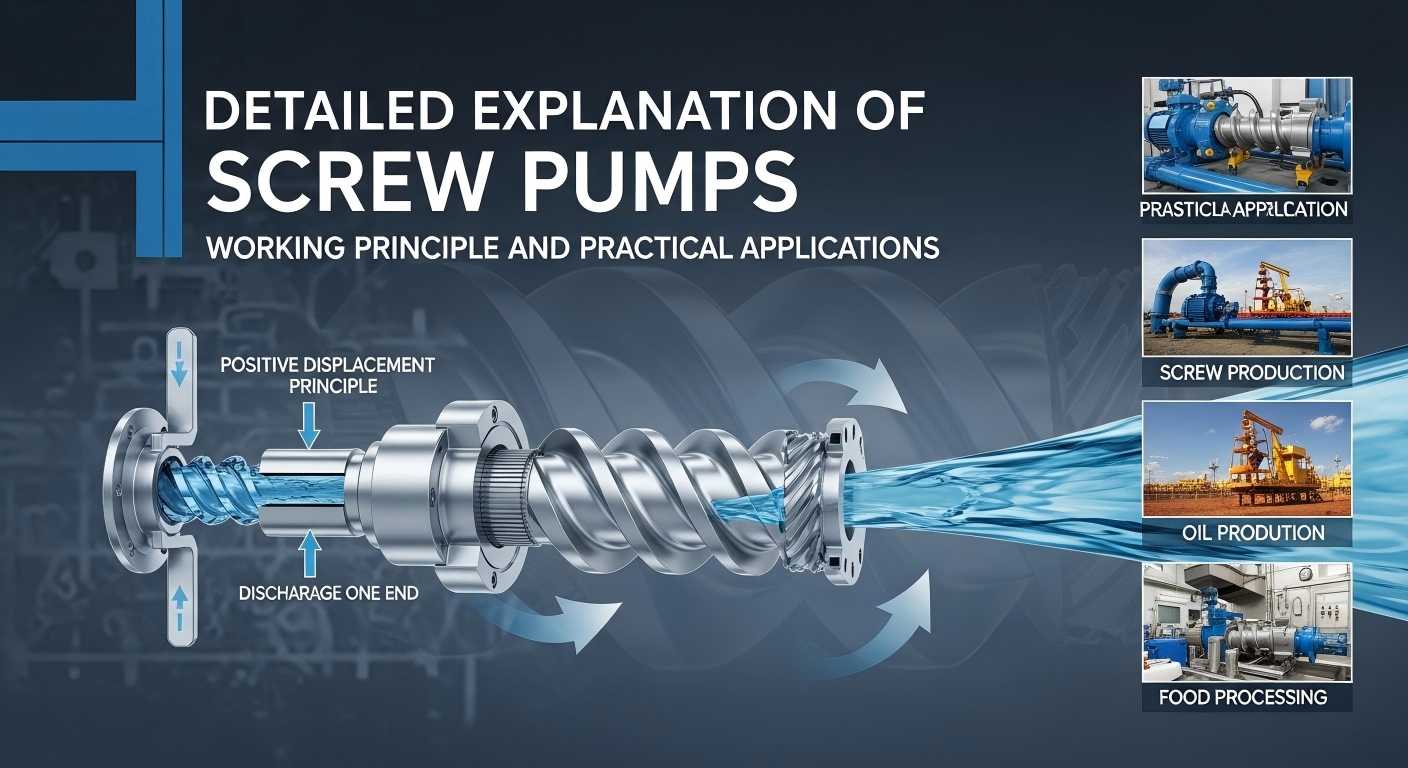

ຫຼັກການການເຮັດວຽກຂອງ Screw Pumps

ຫຼັກຂອງປັ໊ມສະກູແມ່ນເພື່ອຖ່າຍທອດນ້ໍາຕາມແກນຂອງສະກູຫມຸນຫນຶ່ງຫຼືຫຼາຍກວ່ານັ້ນ. ເມື່ອສະກູຫມຸນ, ໂຄງສ້າງ helical ປະກອບເປັນຫ້ອງຜະນຶກເຂົ້າກັນທີ່ເຄື່ອນຍ້າຍຈາກພອດດູດໄປຫາພອດປ່ອຍ. ການຫມຸນແຕ່ລະຄັ້ງຈະເອົາປະລິມານທີ່ຄົງທີ່ຂອງນ້ໍາແລະຍູ້ມັນໄປຂ້າງຫນ້າ.

ປະໂຫຍດທີ່ສໍາຄັນຂອງມັນແມ່ນການໄຫຼທີ່ບໍ່ມີກໍາມະຈອນ. ບໍ່ເຫມືອນກັບປັ໊ມ centrifugal ທີ່ຖ່າຍທອດນ້ໍາໂດຍພະລັງງານ kinetic, ປັ໊ມສະກູສົ່ງກະແສໄຟຟ້າເກືອບຄົງທີ່, ເຊິ່ງເປັນສິ່ງສໍາຄັນສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ລະອຽດອ່ອນໃນຂະບວນການເຊັ່ນ: ລະບົບການຫລໍ່ລື່ນ, ໄດໄຮໂດຼລິກ, ແລະການວັດແທກຄວາມແມ່ນຍໍາ.

Single-Screw, Twin-Screw ແລະ Triple-Screw Structures

• ຈັກສູບດຽວ(ປ້ຳ​ປ້ຳ)ດໍາເນີນການກັບ rotor rotor ແລະ stator ຢາງຄົງທີ່. ໂຄງສ້າງຂອງສະກູປະກອບເປັນຫຼາຍຫ້ອງຢ່າງຕໍ່ເນື່ອງທີ່ກະຕຸ້ນຂອງນ້ໍາຈາກຮູດູດກັບພອດປ່ອຍ. ມັນ ເໝາະ ສຳ ລັບນ້ ຳ ທີ່ມີຄວາມຫນືດສູງແລະມີຄວາມອ່ອນໄຫວຕໍ່ການຕັດ, ແຕ່ມີຂໍ້ ຈຳ ກັດໃນຄວາມໄວການຫມຸນແລະການຕໍ່ຕ້ານອຸນຫະພູມ.
• ປັ໊ມສະກູຄູ່ຮັບຮອງເອົາສອງສະກູ intermeshing, counter-rotating. ມັນສາມາດຈັດການກັບນ້ໍາທີ່ມີຄວາມຫນືດສູງແລະເຄິ່ງລະເຫີຍ, ດໍາເນີນການໃນຄວາມໄວສູງກວ່າປັ໊ມສະກູດຽວ, ແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຂົນສົ່ງທໍ່ນ້ໍາມັນດິບ, ການໃຫ້ອາຫານນ້ໍາມັນດິບໃນໂຮງງານກັ່ນ, ແລະລະບົບໄຮໂດຼລິກ.
• ປັ໊ມສາມລ້ຽວປະກອບດ້ວຍສະກູຫນຶ່ງຂັບລົດແລະສອງ screws ຂັບເຄື່ອນ. ຕາຫນ່າງຂອງກະທູ້ screw ຂັບລົດກັບ screws ຂັບເຄື່ອນປະກອບເປັນຫ້ອງປະທັບຕາ, ສະຫນອງຄວາມກົດດັນທີ່ສູງຂຶ້ນແລະປະສິດທິພາບທີ່ດີກວ່າ. ມັນເຫມາະສົມສໍາລັບນ້ໍາສະອາດ, lubricating ເຊັ່ນນ້ໍາມັນໄຮໂດຼລິກແລະນໍ້າມັນເຊື້ອໄຟ.

ຂໍ້ໄດ້ປຽບຫຼັກຫຼາຍກວ່າປັ໊ມ centrifugal

• ຄວາມ​ສາ​ມາດ​ຂອງ​ຕົນ​ເອງ​ທີ່​ເຂັ້ມ​ແຂງ​:ການຍົກດູດສາມາດບັນລຸໄດ້ຫຼາຍກວ່າ 6 ແມັດ, ບໍ່ຈໍາເປັນຕ້ອງມີອຸປະກອນ priming ເພີ່ມເຕີມ, ການເລີ່ມຕົ້ນແມ່ນໄວ, ແລະມັນປັບຕົວກັບລະດັບຂອງແຫຼວທີ່ຕໍ່າແລະສະຖານະການເລີ່ມຕົ້ນເລື້ອຍໆ.
• ປັບຕົວເຂົ້າກັບສື່ທີ່ມີຄວາມໜາແໜ້ນສູງ:ຄວາມຫນືດຂະຫນາດກາງທີ່ສູງຂຶ້ນ, ການປະຕິບັດການລໍາລຽງມີຄວາມຫມັ້ນຄົງຫຼາຍ, ເຊິ່ງປັ໊ມ centrifugal ເກືອບບໍ່ສາມາດບັນລຸໄດ້.
• ການ​ຂົນ​ສົ່ງ​ການ​ຕັດ​ຕ​່​ໍາ​:ນ້ໍາໄດ້ຖືກຖ່າຍທອດຢ່າງລຽບງ່າຍຕາມທິດທາງຕາມແກນໂດຍບໍ່ມີຄວາມວຸ່ນວາຍ, ເຫມາະສໍາລັບ emulsion ແລະ suspensions, ແລະປະສິດທິພາບປ້ອງກັນສື່ທີ່ອ່ອນໄຫວຕໍ່ shear.
• ອັດຕາການໄຫຼຄົງທີ່:ບໍ່ມີ pulsation ຄວາມກົດດັນ, ຫຼຸດຜ່ອນຄວາມກົດດັນຂອງທໍ່, ດໍາເນີນການກັບສິ່ງລົບກວນຕ່ໍາ, ແລະຮັບປະກັນຂະບວນການຜະລິດທີ່ຫມັ້ນຄົງ.
• ການ​ດໍາ​ເນີນ​ງານ​ສອງ​ທິດ​ທາງ​:ນ້ໍາສາມາດຖືກຖ່າຍທອດໃນທາງກັບກັນໂດຍການປ່ຽນທິດທາງການຫມຸນຂອງສະກູ, ສະເຫນີຄວາມຍືດຫຍຸ່ນສໍາລັບສະຖານະການອຸດສາຫະກໍາຫຼາຍຂຶ້ນ.

ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ອຸດສາຫະກໍານ້ໍາມັນແລະອາຍແກັສ:ການຂົນສົ່ງນ້ໍາມັນດິບ, ຄວາມກົດດັນທໍ່, ການສະຫນອງນ້ໍາມັນເຊື້ອໄຟ.
• ລະບົບໄຮໂດຼລິກ:ເຄື່ອງກົດດັນອຸດສາຫະກໍາ, ອຸປະກອນມືຖື, ອຸປະກອນການຊີ້ນໍາທາງທະເລ.
• ລະ​ບົບ​ການ​ນ​້​ໍາ​ມັນ​:ກ່ອງເກຍ, ຄອມເອັດເຊວ, ແລະເຄື່ອງຫຼໍ່ລື່ນຂອງຈັກສູບອາຍນໍ້າ – ຄຸນສົມບັດການສົ່ງສັນຍານແບບບໍ່ມີກຳມະຈອນຈະຫຼີກລ່ຽງການເໜັງຕີງຂອງຄວາມກົດດັນໃນລະບົບການຫຼໍ່ລື່ນ ແລະ ຍືດອາຍຸການບໍລິການຂອງອຸປະກອນ.
• ອຸດ​ສາ​ຫະ​ກໍາ​ການ​ກັ່ນ​ຕອງ​:ຢາງປູຢາງ, ນ້ຳມັນທີ່ເຫຼືອ, ແລະການຂົນສົ່ງໂພລີເມີ.
• ອຸດ​ສາ​ຫະ​ກໍາ​ເຄ​ມີ​:ການຂົນສົ່ງຢາງ, ກາວ, ແລະການພິມຫມຶກ - ການລໍາລຽງຕ່ໍາ shear ປົກປ້ອງຄຸນສົມບັດຂະຫນາດກາງ, ປ້ອງກັນການເສື່ອມສະພາບຂອງຜະລິດຕະພັນ, ແລະປັບຕົວກັບສື່ທີ່ມີສານກັດກ່ອນແລະຄວາມຫນືດສູງ.
• ຂະ​ແໜງ​ການ​ທະ​ເລ:ເຄື່ອງຈັກໃນຊັ້ນດາດຟ້າ, ການຫລໍ່ລື່ນຂອງເຄື່ອງຈັກ, ລະບົບ ballast – TEFFIKO screw pumps ປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກທາງທະເລທີ່ສັບສົນ, ຕ້ານການສັ່ນສະເທືອນແລະຜົນກະທົບ, ແລະຮັບປະກັນຄວາມປອດໄພໃນການນໍາທາງ.

ຊ່ວງສະພາບການເຮັດວຽກ

ປັ໊ມ Screw ປະຕິບັດໄດ້ດີທີ່ສຸດພາຍໃນຂອບເຂດພາລາມິເຕີສະເພາະ. ເງື່ອນ​ໄຂ​ການ​ປະ​ຕິ​ບັດ​ທີ່​ດີ​ທີ່​ສຸດ​ແມ່ນ​ດັ່ງ​ຕໍ່​ໄປ​ນີ້​:

• ຄວາມໄວການຫມຸນ:1000-3600 rpm ສໍາລັບປັ໊ມຄູ່ / triple-screw; 300-1800 rpm ສໍາລັບປັ໊ມສະກູດຽວ (ຄວາມໄວຕ່ໍາ).
• ຄວາມຫນືດ:ປົກກະຕິຄວາມຫນືດທີ່ເຫມາະສົມແມ່ນ 10-1000 cSt; ການອອກແບບສໍາລັບສື່ທີ່ມີຄວາມຫນືດຕ່ໍາຫຼືສູງກວ່າແມ່ນມີຢູ່.
• ຄວາມກົດດັນ:ຈັກສູບ Twin / triple-screw ສາມາດບັນລຸຫຼາຍກວ່າ 200 bar; ປັ໊ມສະກູດຽວປົກກະຕິແລ້ວແມ່ນຕ່ໍາກວ່າ 20 bar.
• ອຸນຫະພູມ:ຈໍາກັດໂດຍວັດສະດຸທີ່ເກິດແລະສະກູ, ລະດັບອຸນຫະພູມທົ່ວໄປທີ່ໃຊ້ໄດ້ແມ່ນ -40 ℃ເຖິງ +300 ℃.

ການດໍາເນີນງານເກີນເງື່ອນໄຂຂ້າງເທິງຈະເລັ່ງການສວມໃສ່ຂອງອົງປະກອບແລະແມ້ກະທັ້ງເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍ.

ຮູບແບບຄວາມລົ້ມເຫລວທົ່ວໄປແລະມາດຕະການປ້ອງກັນ

• ການສວມໃສ່ລູກປືນ:Bearings ແມ່ນຂຶ້ນກັບການໂຫຼດ radial ແລະແກນຢ່າງຕໍ່ເນື່ອງ. ເລືອກ bearings ທີ່ມີການໂຫຼດການຈັດອັນດັບທີ່ເຫມາະສົມແລະອຸນຫະພູມຕິດຕາມກວດກາ.
• ການສວມໃສ່ Screw:particles abrasive ໃນຂະຫນາດກາງຈະ erode ຜິວ screw ໄດ້. ຕິດຕັ້ງຕົວກອງຢູ່ທາງເຂົ້າ ຫຼືໃຊ້ສະກູທີ່ເຮັດດ້ວຍວັດສະດຸແຂງ.
• ຄວາມ​ເສຍ​ຫາຍ​ການ​ແຫ້ງ​ແລ້ງ​:ຈັກສູບດ່ຽວທີ່ມີສະແຕນຢາງຈະເສຍຫາຍທັນທີໃນລະຫວ່າງການແລ່ນແຫ້ງ. ປະກອບອຸປະກອນປ້ອງກັນການແລ່ນແຫ້ງ.
• ຄວາມ​ເສຍ​ຫາຍ​ເກີນ​ຄວາມ​ຮ້ອນ​:ສະພາບຄວາມດັນສູງ ແລະ ກະແສລົມຕໍ່າມີທ່າອ່ຽງເຮັດໃຫ້ອຸນຫະພູມປານກາງເພີ່ມຂຶ້ນ. ຕິດ​ຕັ້ງ​ອຸ​ປະ​ກອນ recirculation ການ​ໄຫຼ​ຕໍາ​່​ສຸດ​ທີ່​ຫຼື​ການ​ແຜ່​ຄວາມ​ຮ້ອນ​.

ຄວາມເຂົ້າໃຈຜິດເພື່ອຫຼີກເວັ້ນການເລືອກ

• ຢ່າເລືອກໂດຍອີງໃສ່ເສັ້ນໂຄ້ງການປະຕິບັດນ້ໍາສະອາດ, ເພາະວ່າຄວາມຫນືດຂະຫນາດກາງມີຜົນກະທົບຢ່າງຫຼວງຫຼາຍຕໍ່ການປະຕິບັດການປັ໊ມ.
• ຢ່າສົນໃຈ Net Positive Suction Head Required (NPSHr), ໂດຍສະເພາະສໍາລັບສື່ທີ່ມີຄວາມຫນືດສູງ.
• ຢ່າເລືອກພຽງແຕ່ອີງໃສ່ອັດຕາການໄຫຼສູງສຸດ; ພິ​ຈາ​ລະ​ນາ​ລະ​ດັບ​ລະ​ດັບ​ການ​ໄຫຼ​ແລະ​ປະ​ສິດ​ທິ​ພາບ​ການ​ໂຫຼດ​ສ່ວນ​ຫນຶ່ງ​.

ສະຫຼຸບ

ປັ໊ມ Screw ມີຂໍ້ດີທີ່ບໍ່ສາມາດທົດແທນໄດ້ຫຼາຍກວ່າປັ໊ມ centrifugal: ພວກເຂົາສາມາດຖ່າຍທອດຄວາມຫນືດສູງ, ການຫລໍ່ລື່ນ, ແລະສື່ທີ່ມີຄວາມອ່ອນໄຫວຕໍ່ການຕັດ, ບັນລຸການລໍາລຽງທີ່ບໍ່ມີກໍາມະຈອນ, ແລະມີຄວາມສາມາດໃນການຜະລິດຕົວຕົນເອງທີ່ດີເລີດ. ການຮຽນຮູ້ຫຼັກການພື້ນຖານຂອງເຂົາເຈົ້າຈະຊ່ວຍໃຫ້ວິສະວະກອນເຮັດການເລືອກທີ່ສົມເຫດສົມຜົນແລະຫຼີກເວັ້ນຄວາມລົ້ມເຫຼວຂອງອຸປະກອນກ່ອນໄວອັນຄວນທີ່ເກີດຈາກຄວາມຜິດພາດທົ່ວໄປ. ໃນຖານະເປັນຍີ່ຫໍ້ຊັ້ນນໍາລະດັບໂລກທີ່ມີຄວາມຊໍານານ 20 ປີໃນຂົງເຂດປັ໊ມ screw,TEFFIKOສະຫນອງການບໍລິການ conveying screw pump ທີ່ເຊື່ອຖືໄດ້ແລະປະສິດທິພາບກັບອຸດສາຫະກໍາໃນທົ່ວໂລກທີ່ມີເຕັກໂນໂລຊີ R & D ກ້າວຫນ້າທາງດ້ານ, ການກວດກາຄຸນນະພາບຢ່າງເຂັ້ມງວດ (100% ການກວດກາຢ່າງເຕັມທີ່ຂອງຜະລິດຕະພັນທັງຫມົດ), ການຄຸ້ມຄອງລະດັບຜະລິດຕະພັນຢ່າງເຕັມທີ່, ແລະການແກ້ໄຂທີ່ກໍາຫນົດເອງ. ພວກເຮົາສະຫນັບສະຫນູນລູກຄ້າຕະຫຼອດຂະບວນການຕັ້ງແຕ່ຄໍາແນະນໍາການຄັດເລືອກ, ການສະຫນອງອຸປະກອນໄປສູ່ການສະຫນັບສະຫນູນຫລັງການຂາຍ, ຊ່ວຍໃຫ້ພວກເຂົາບັນລຸການດໍາເນີນງານອຸປະກອນທີ່ມີປະສິດທິພາບແລະຫມັ້ນຄົງແລະປົດລັອກມູນຄ່າໃຫມ່ໃນການຈັດການນ້ໍາອຸດສາຫະກໍາ.
